Навіс-паркінг CARPORT: каркас під сніг і вітер IV зони

ЗАДАЧА

Що треба було отримати

DWG-311
BRIEF
ПРИВАТНИЙ ЗАБУДОВНИК · 2025

Замовник — приватний забудовник. Перший запит звучав просто: 3D-модель навісу-парковки й рендери для презентації. Модель і 18 рендерів я віддав.

За місяць прийшло друге повідомлення: «Цех каже, треба креслення, бо вони не зрозуміли, як зварювати ферму». Презентаційна модель показує, як виріб виглядає, але не каже зварювальнику, які довжини різати, під яким кутом і куди приварити вухо під болт. Звідси друга частина роботи — робоча документація. Повністю цю історію розібрано в статті «КД vs 3D-модель».

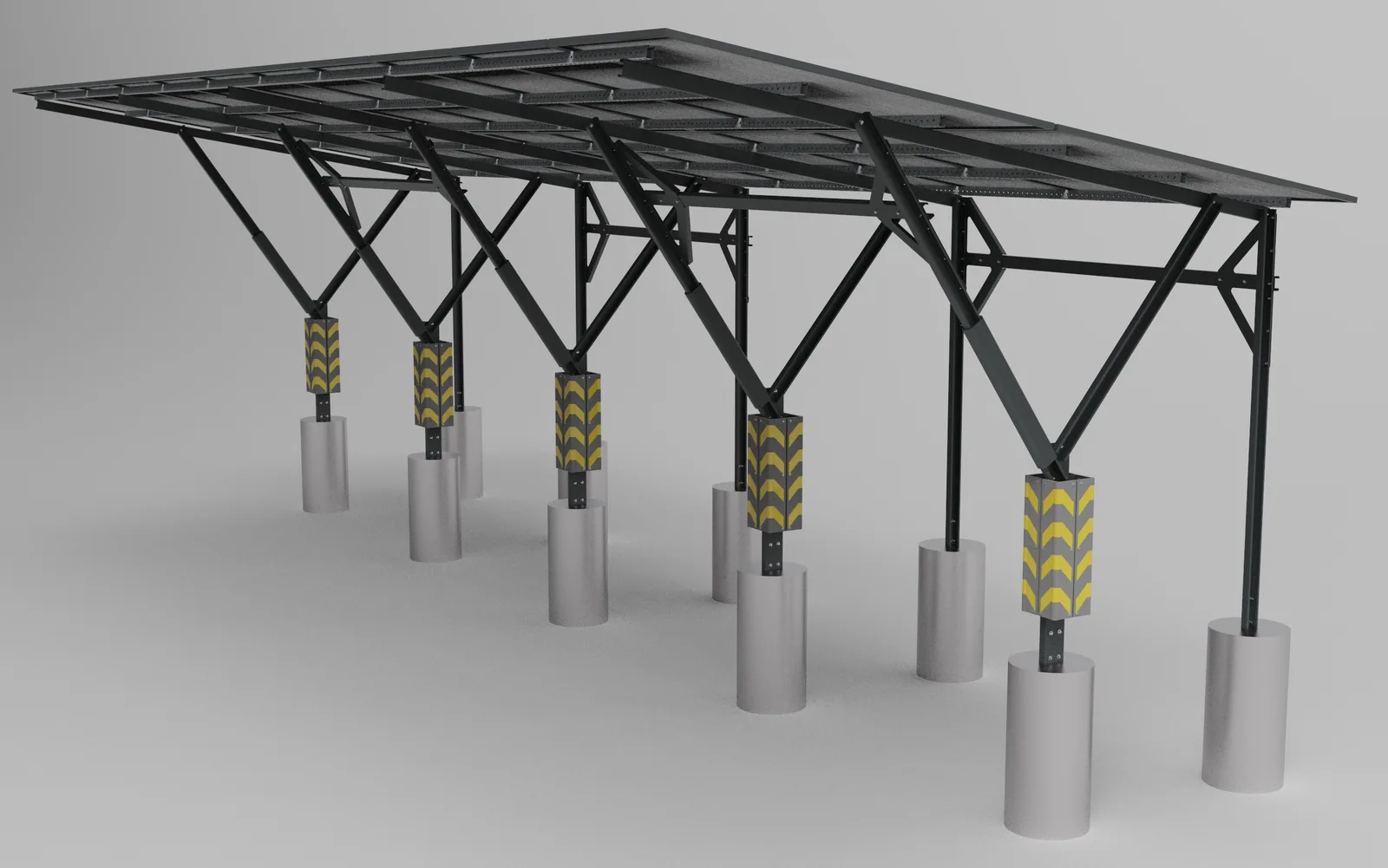

Навіс-паркінг CARPORT — сталевий каркас навісу для авто, 3D-рендер KeyShot

ІНЖЕНЕРНЕ ОБМЕЖЕННЯ

Що робило задачу нетривіальною

DWG-312
CONSTRAINTS
4 ПУНКТІВ

Навіс — один із двох найбільших об'єктів у портфоліо і той, де переріз профілю визначає не власна вага, а погода.

Сніг до 180 кг/м². На покрівлі 9,2 × 3,2 м це понад п'ять тонн розподіленого навантаження, яке ферми мають передати на стійки без провисання прогонів.

Вітер IV району. Навіс відкритий, тому вітер діє на покрівлю і тиском, і відривом. Саме вітрове навантаження, а не сніг, визначило переріз профілю.

Тонкостінна труба. Ферми зібрані з профільної труби 60×60×2, 60×40×1,8 і 40×25 мм: легко й недорого, але зі стінкою 1,8–2 мм кожен вузол має бути продуманий, а не «приварений як вийде».

Цех без конструктора. Креслення мали відповісти на всі питання зварювальника без дзвінка: довжини, кути різу, положення вух під болти.

РІШЕННЯ

Як я це вирішив

DWG-313
METHOD
5 КРОКІВ

Каркас розбито на вузли, які зварюються в цеху, а на майданчику збираються на болтах. Зварювання лишається там, де є стіл і кондуктор, а монтаж обходиться гайковим ключем.

01

Повторюваність: 7 однакових центральних ферм, дві бічні й прогони одного кроку 1125 мм. Що менше унікальних деталей, то менше шансів їх переплутати

02

Ферми зварюються з профільної труби за кресленнями деталей, де для кожного розкосу вказано довжину й обидва кути різу

03

Прогони кріпляться до ферм через приварені вуха на болтах M10 DIN933: 32 перемички, з них 8 торцевих і 24 з наскрізними отворами

04

Основи стійок і три консолі різної довжини — окремі позиції зі своїми аркушами: кожна деталь ріжеться за своїм кресленням

05

На загальному виді — примітка для цеху: на передостанній центральній фермі наварити додаткове вухо дзеркально до бічної правої. Інакше зварювальник дізнався б про це вже на монтажі

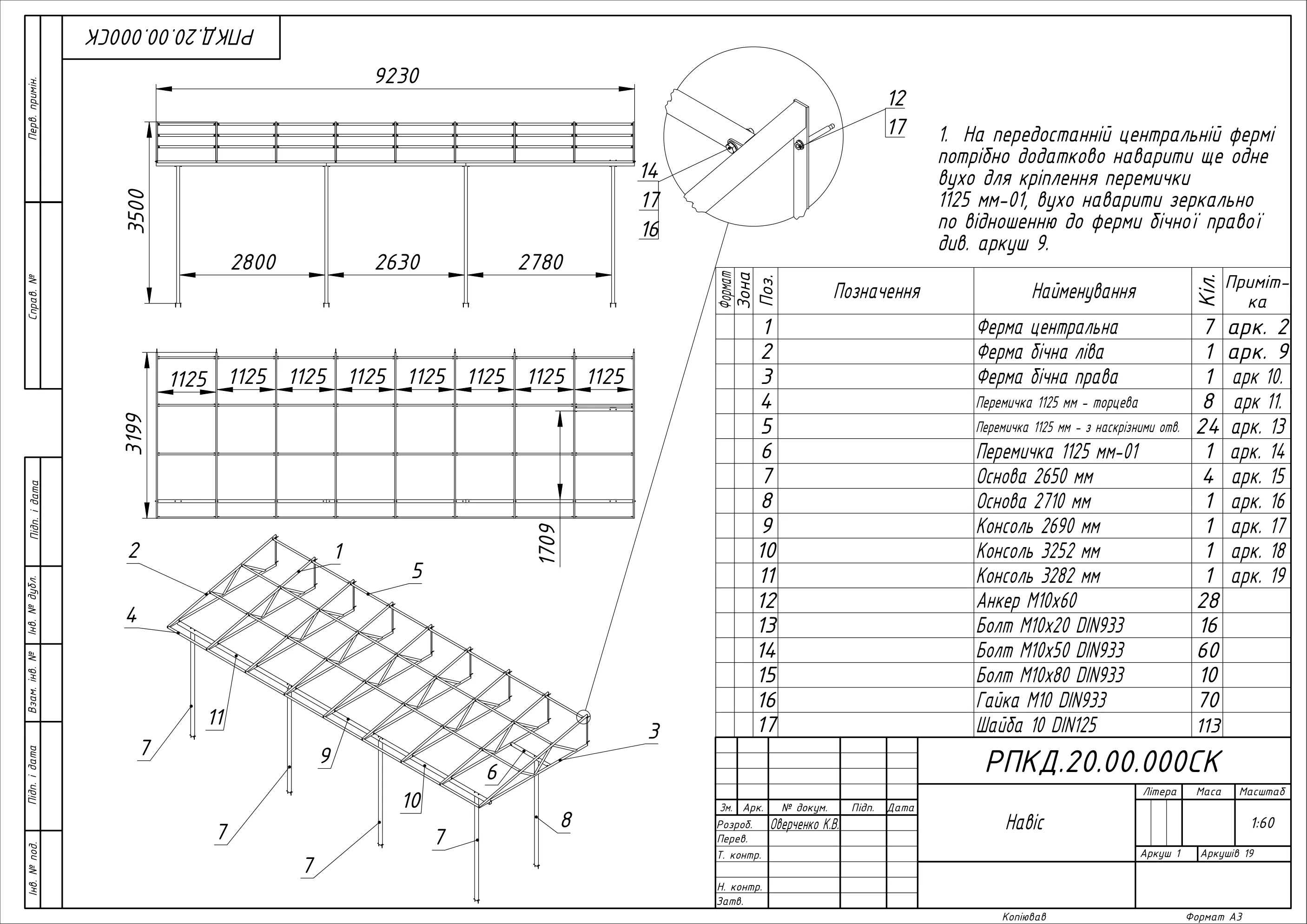

Аркуш загального виду навісу РПКД.20.00.000СК: габарити 9230 × 3199 × 3500 мм, крок прогонів 1125 мм, специфікація на 17 позицій

СКЛАД

Склад і матеріали

DWG-314
BOM
4

7+2ферми
центральні й бічні

32перемички
по 1125 мм

M10болтові вузли
DIN933 / DIN125

28анкерів
M10×60

Профільна труба 60×60×2, 60×40×1,8 і 40×25 мм, гарячекатаний лист 3 мм на вуха й пластини, труба 140×140×4 мм. Кріплення стандартне (DIN933, DIN125), є в будь-якому магазині метизів.

Габарити за кресленням: 9230 мм у довжину, 3199 мм у ширину, 3500 мм у висоту. Опори стоять із кроком 2800, 2630 і 2780 мм, покрівля поділена прогонами на вісім кроків по 1125 мм.

ДОКУМЕНТАЦІЯ

Що пішло в цех

DWG-315
OUTPUT
3 ФАЙЛИ

Склад комплекту: загальний вид зі специфікацією на 17 позицій, креслення центральної й бічних ферм, перемичок, основ і консолей — з довжинами, кутами різу й положенням отворів. Загальний вид у масштабі 1:60, деталі — 1:20 і 1:5.

ГАЛЕРЕЯ

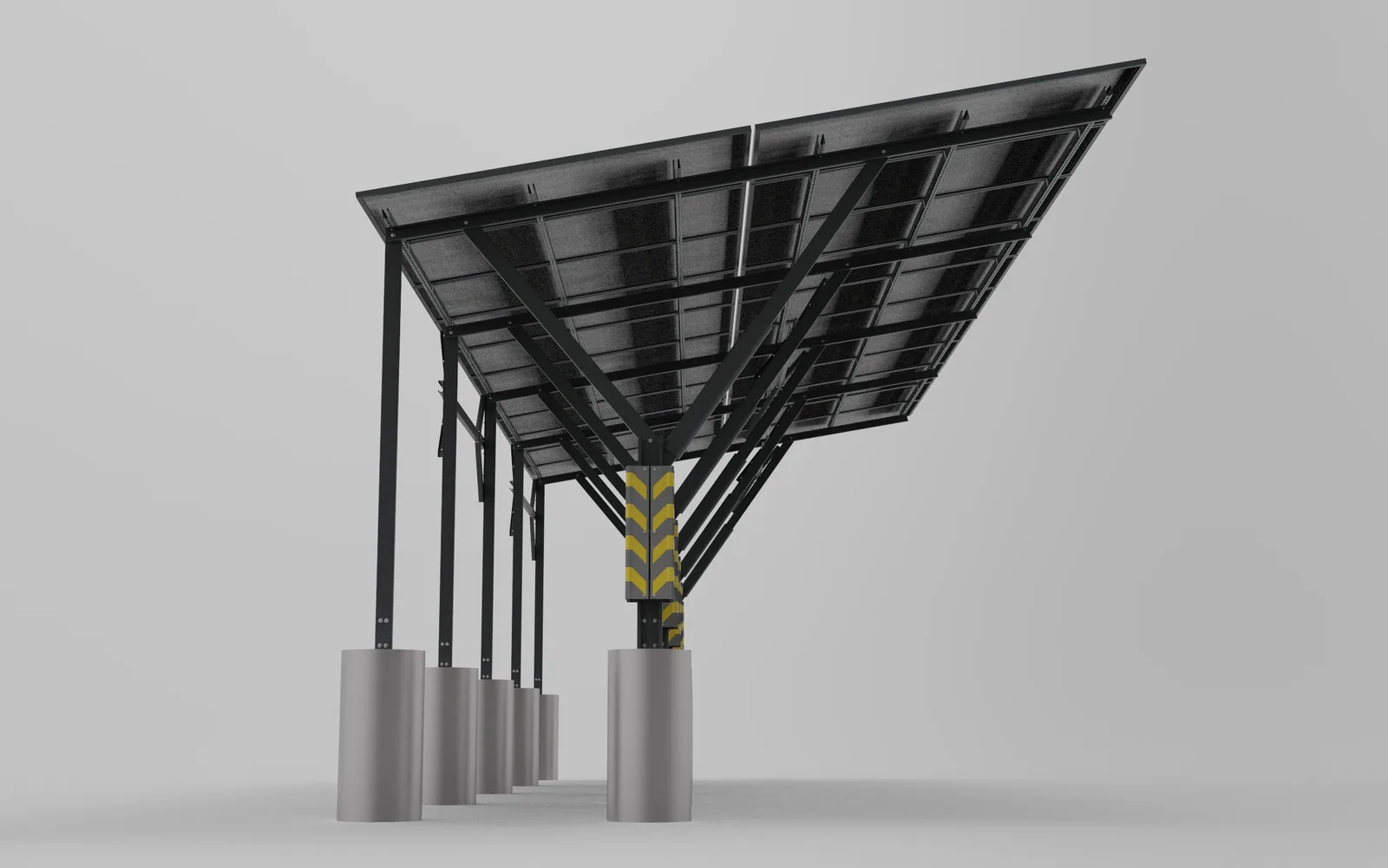

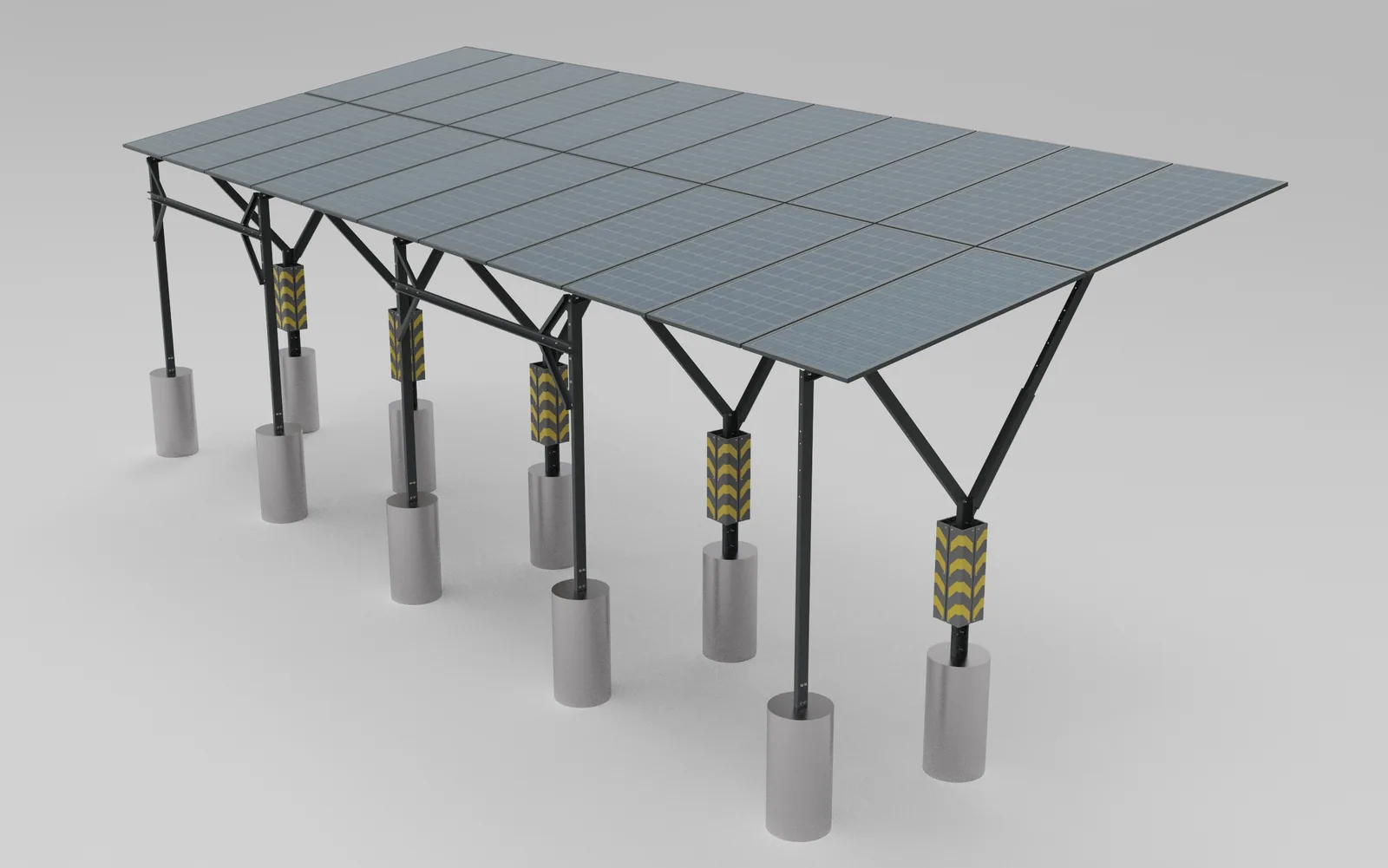

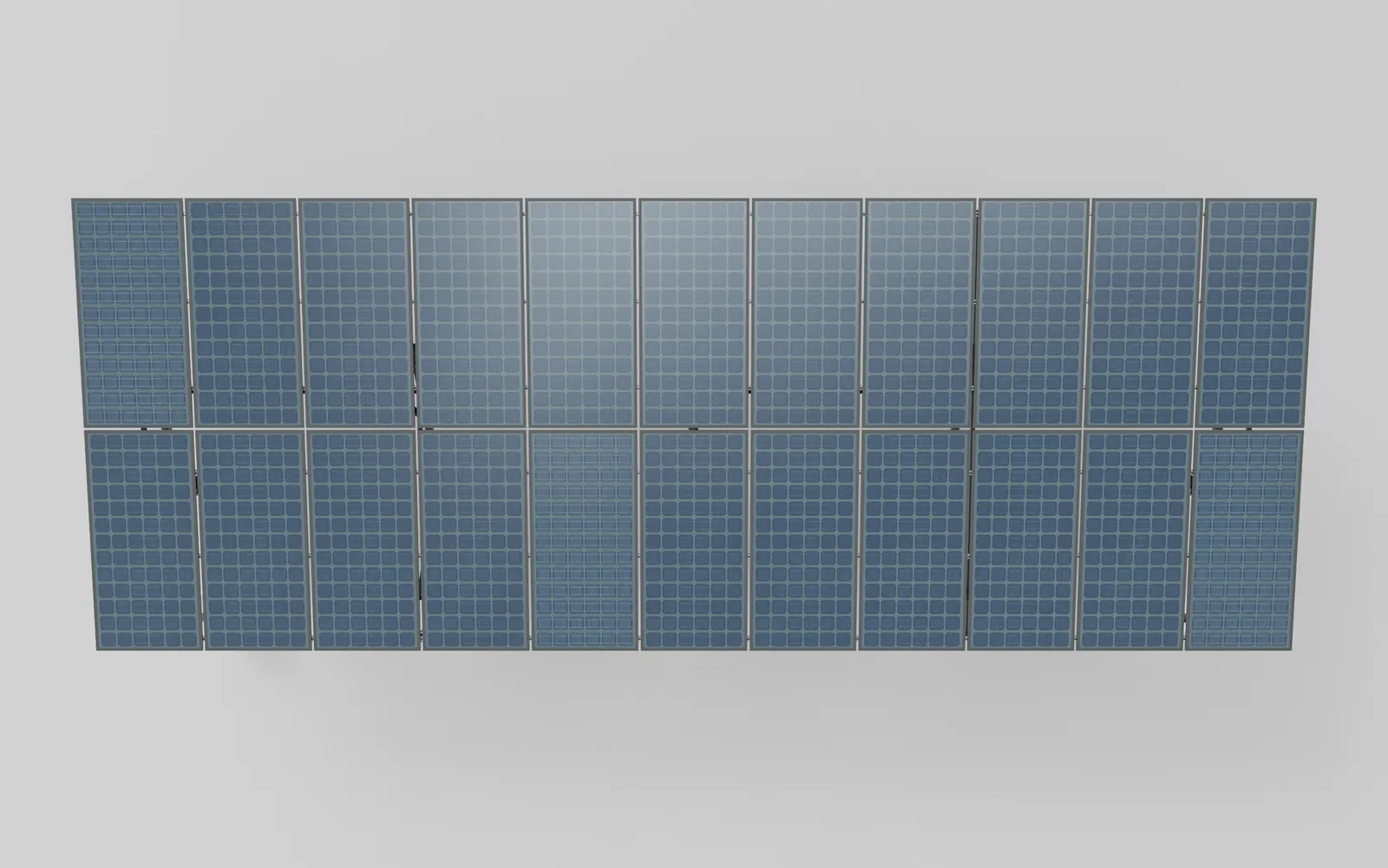

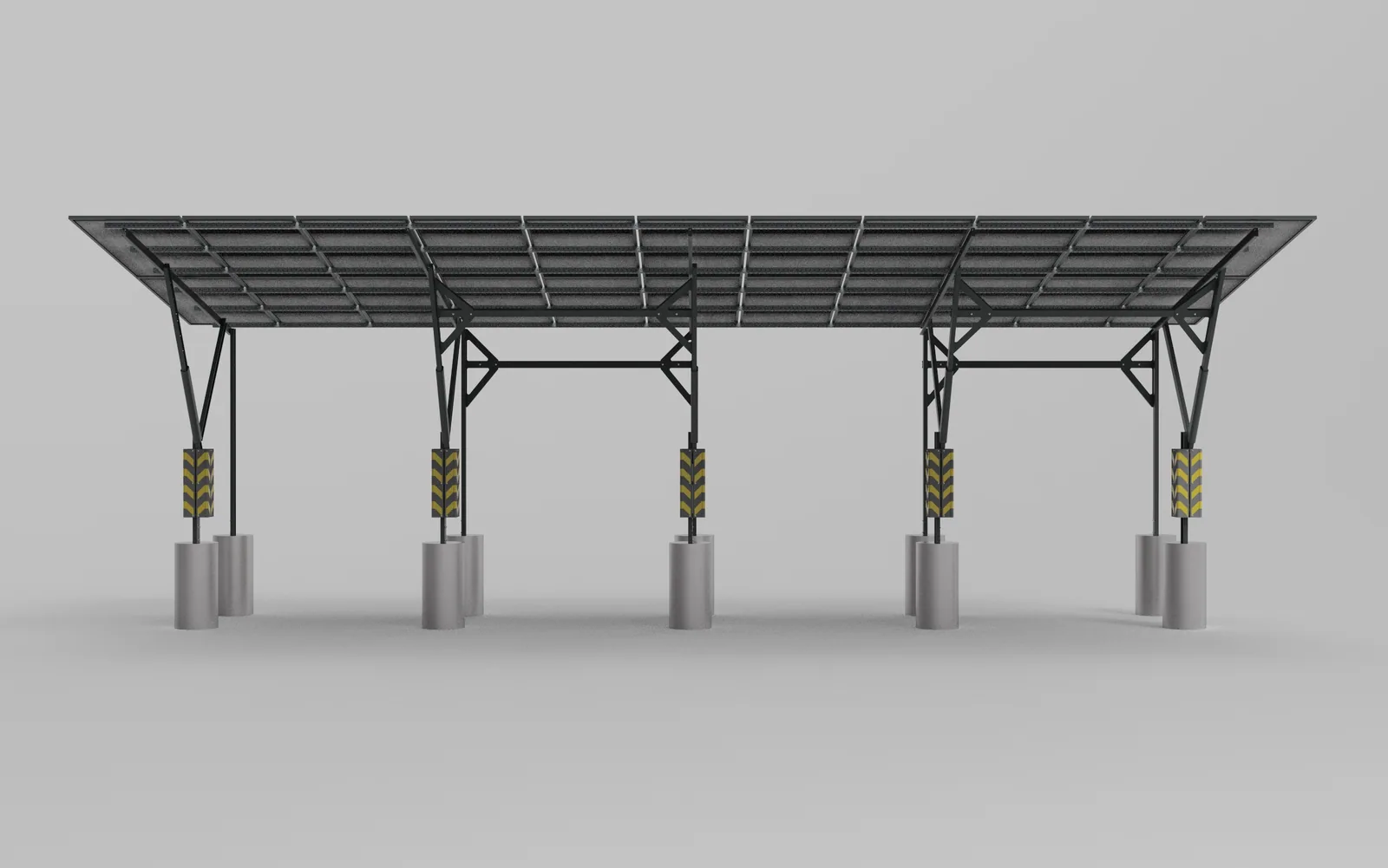

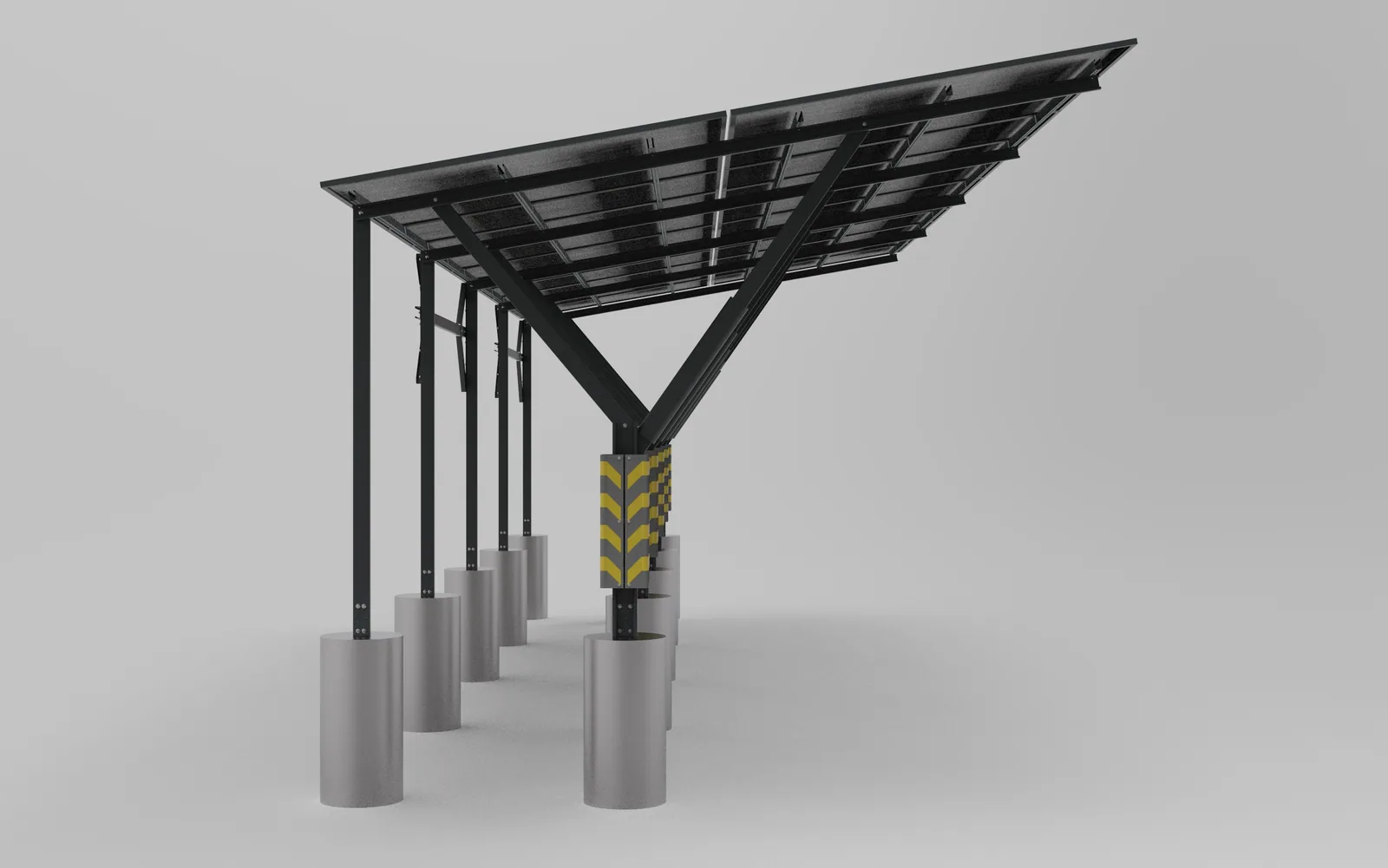

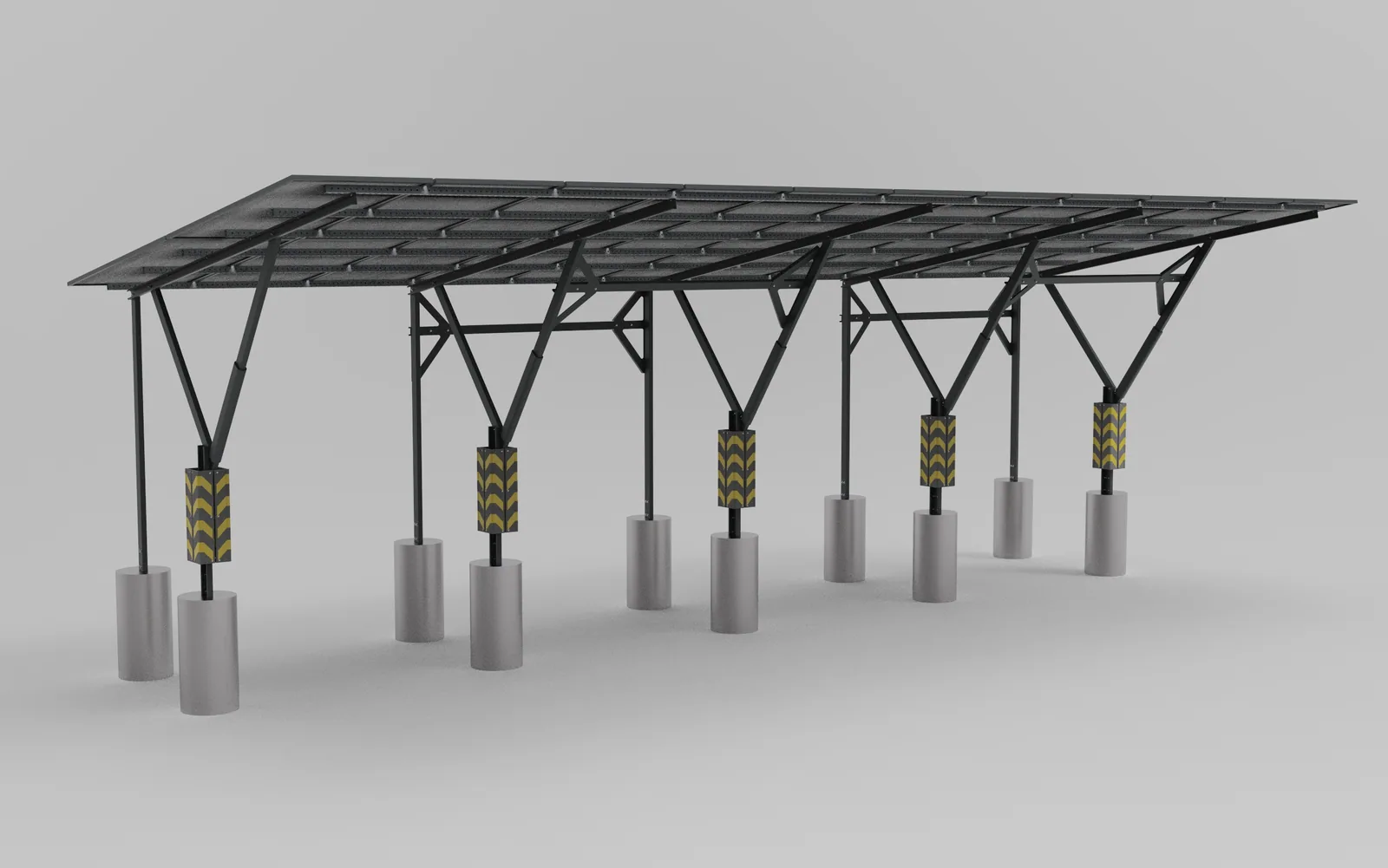

Рендери для презентації

DWG-316
RENDERS
6 КАДРІВ

Дивитись усі 18 рендерів →

РЕЗУЛЬТАТ

Результат і урок

DWG-317
RESULT
—

Замовник отримав документацію, з якою цех працює без конструктора поруч: трубу ріжуть за довжинами й кутами з креслення, ферму збирають за аркушем, вузли з'єднують стандартними болтами.

Повна документація після презентаційної моделі обійшлася замовнику приблизно в +40% часу й бюджету. Якби з самого початку обговорили, що піде у виробництво, заощадили б тиждень листування. Відтоді першим питанням у кожному проєкті я з'ясовую, що саме потрібно цеху.
