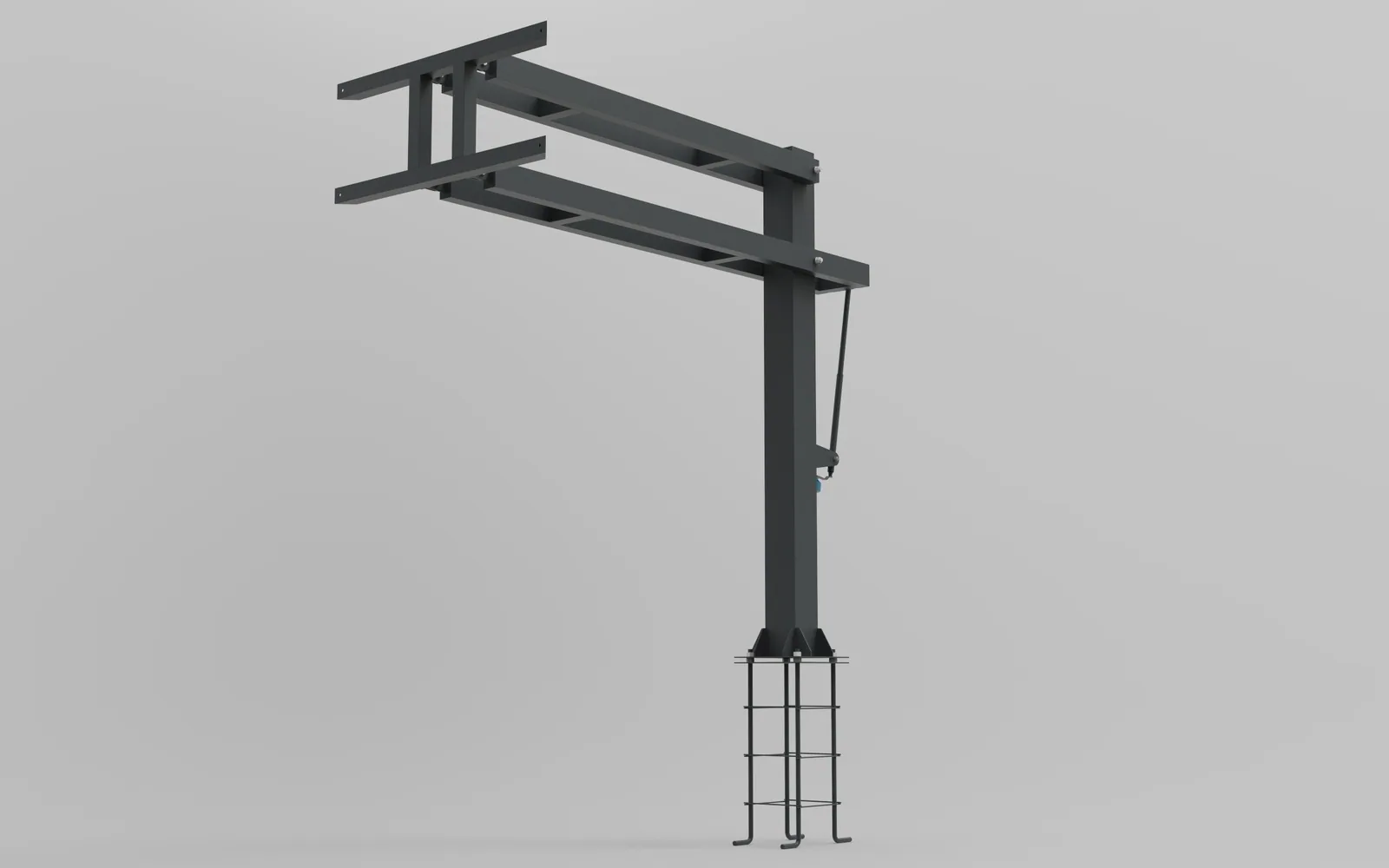

Вулична стійка для виробника спортобладнання: висота кільця змінюється від 1,8 до 3,05 м, щит винесений на консолях, уся конструкція стоїть на закладній деталі в бетоні. Комплект — 32 аркуші креслень і паспорт виробу.
Замовник — виробник спортивного обладнання. Потрібна була серійна вулична стійка, на якій висоту кільця можна змінювати: від дитячої до стандартної 3,05 м на одній і тій самій опорі.
Для виробника це означає не одне креслення, а повний пакет: робочі креслення для цеху, паспорт для покупця й рендери для каталогу, щоб стійку можна було продавати ще до першої партії.
Щит із кільцем — це вантаж на кінці довгого важеля. Його треба піднімати й опускати, а в будь-якому положенні стійка має витримати гру.
Виліт щита. Консолі виносять щит далеко від стійки: довжина виробу в плані — 2535 мм при ширині 1100 мм. Момент від ваги щита й удару м'яча сходиться в основу стійки.
Змінна геометрія. Висота змінюється, а щит має лишатися вертикальним і не люфтити в жодному положенні.
Стійкість. Проведено розрахунок стійкості й оптимізовано противагу, щоб опора не перекидалась і не була важчою, ніж потрібно. Окремо враховано виліт щита й динаміку кидка.
Вулиця. Для спортобладнання головне обмеження — не міцність, а антивандальність і безпека: жодних гострих кромок, кріплення, яке не відкрутиш звичайним ключем, запас під навантаження, якого ніхто не планував.
Висоту змінює паралелограм: дві пари консолей на шарнірах між стійкою й рамою щита. Щит рухається вгору й униз, лишаючись вертикальним, а підйомник фіксує його в потрібному положенні.
Стійка — профільна труба 160 × 160 × 5 мм на опорній плиті з ребрами жорсткості

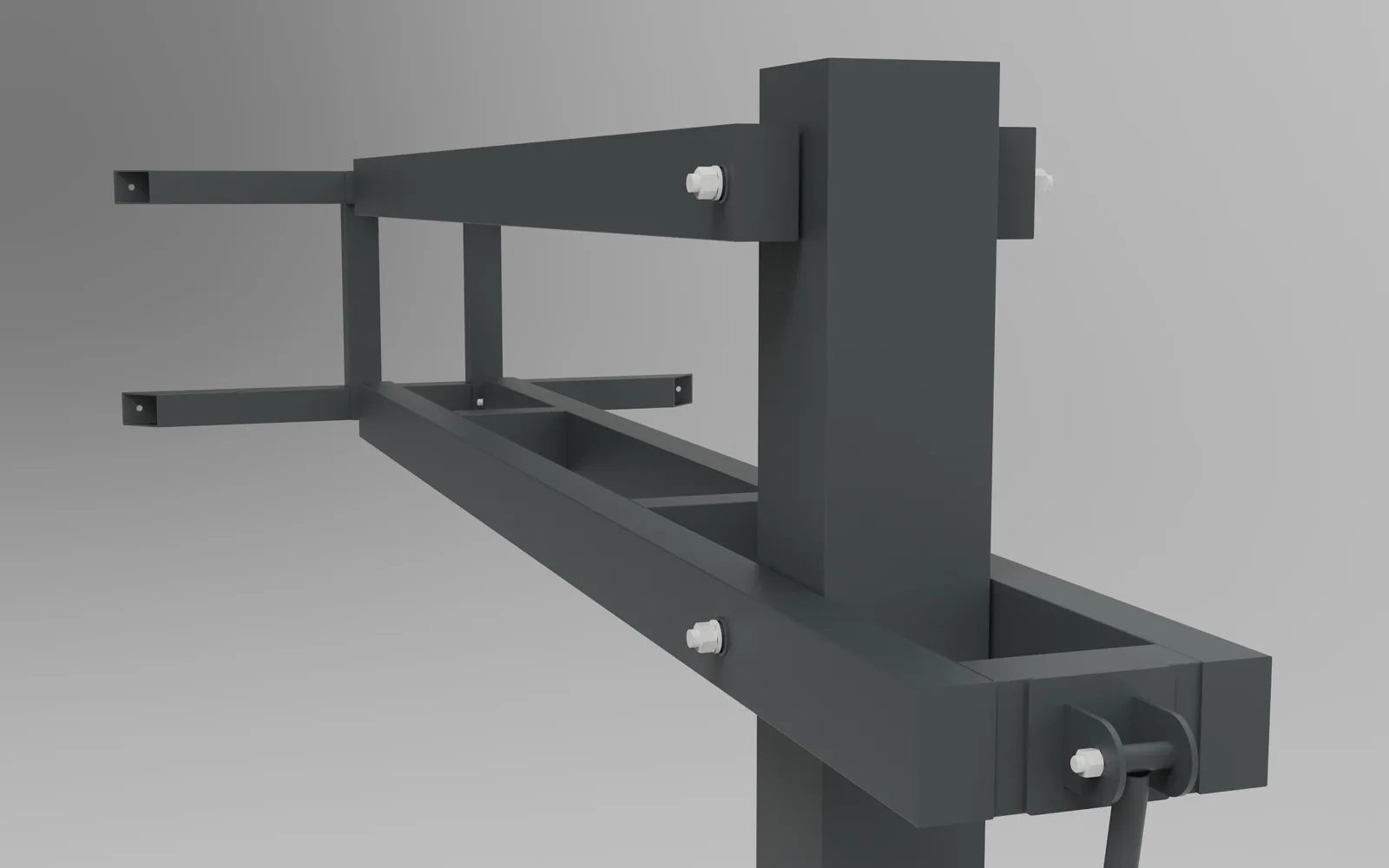

Консолі з труби 100 × 60 × 4 мм ходять на осях із втулками — шарнір працює на втулці, а не на отворі в трубі
Рама щита з труби 60 × 60 × 3 мм несе щит і кільце
Підйомник на стійці переводить щит між положеннями й фіксує висоту
Основа — закладна деталь з арматурним каркасом, що бетонується, і анкери з гайками M20 за ISO 4032
Габарити за паспортом: 1100 × 2535 × 4347 мм, маса 189 кг. Профільна труба 160×160×5, 100×60×4 і 60×60×3 мм, холоднокатаний лист на пластини, втулки в шарнірах, стандартні гайки M20 на анкерах закладної деталі.
Крім регульованої стійки, в портфоліо є фіксована версія, а в розділі креслень — окремий комплект стійки без щита (РПКД.18.00.000, 17 аркушів) зі своїм паспортом.

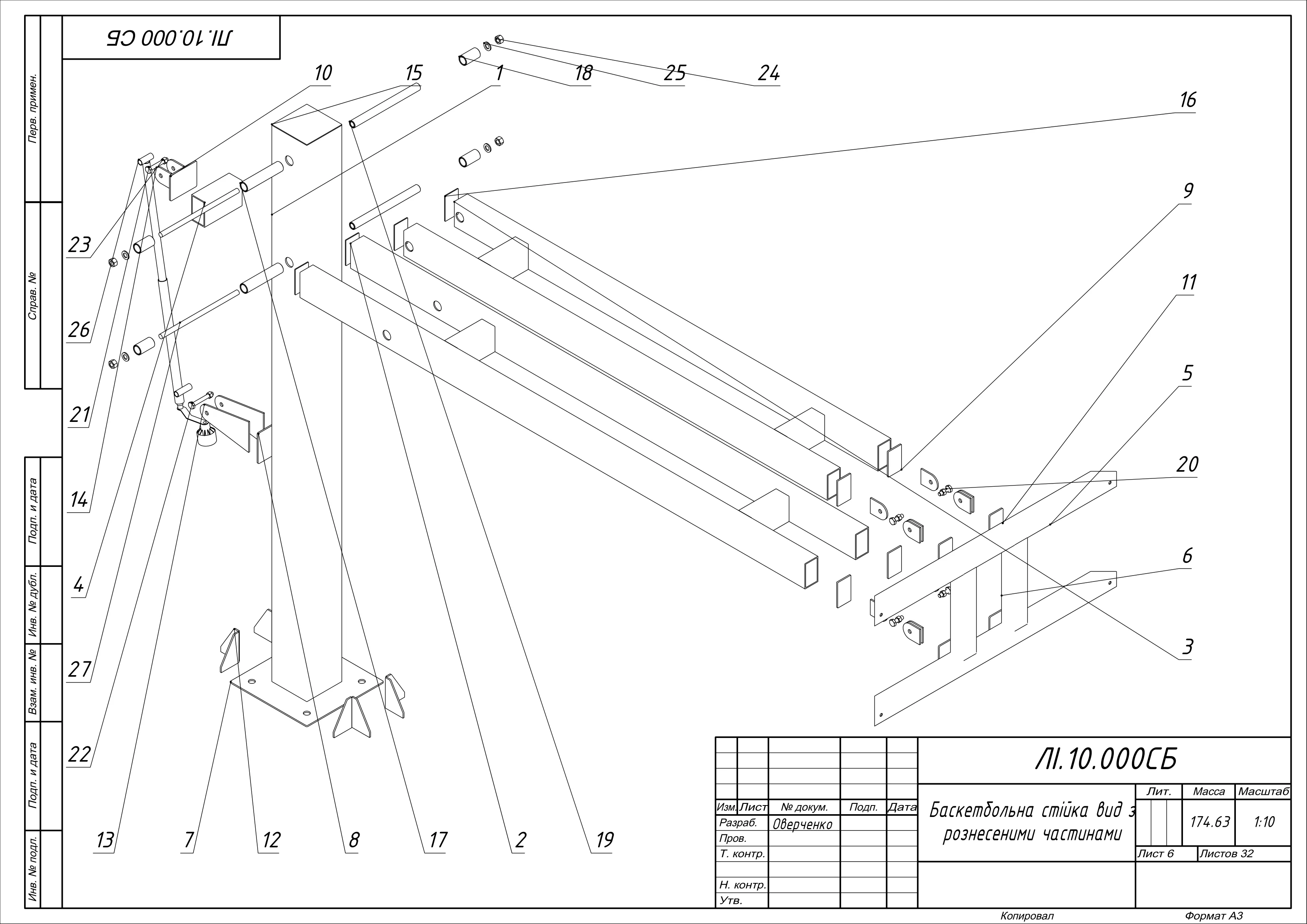

Комплект — від складального креслення зі специфікацією до кожної деталі: стійка, консолі, рама щита, закладна деталь. Паспорт — окремий документ для покупця з габаритами, масою й переліком складових: саме він їде разом зі стійкою на майданчик.
Виробник отримав повний пакет на серійний виріб: 32 аркуші креслень від складального виду до кожної деталі, паспорт і рендери для каталогу — 16 кадрів регульованої стійки й 9 фіксованої.
Паралелограм і закладна деталь не прив'язані до одного щита, тому ту саму схему можна перенести на інші розміри без перепроєктування з нуля.
