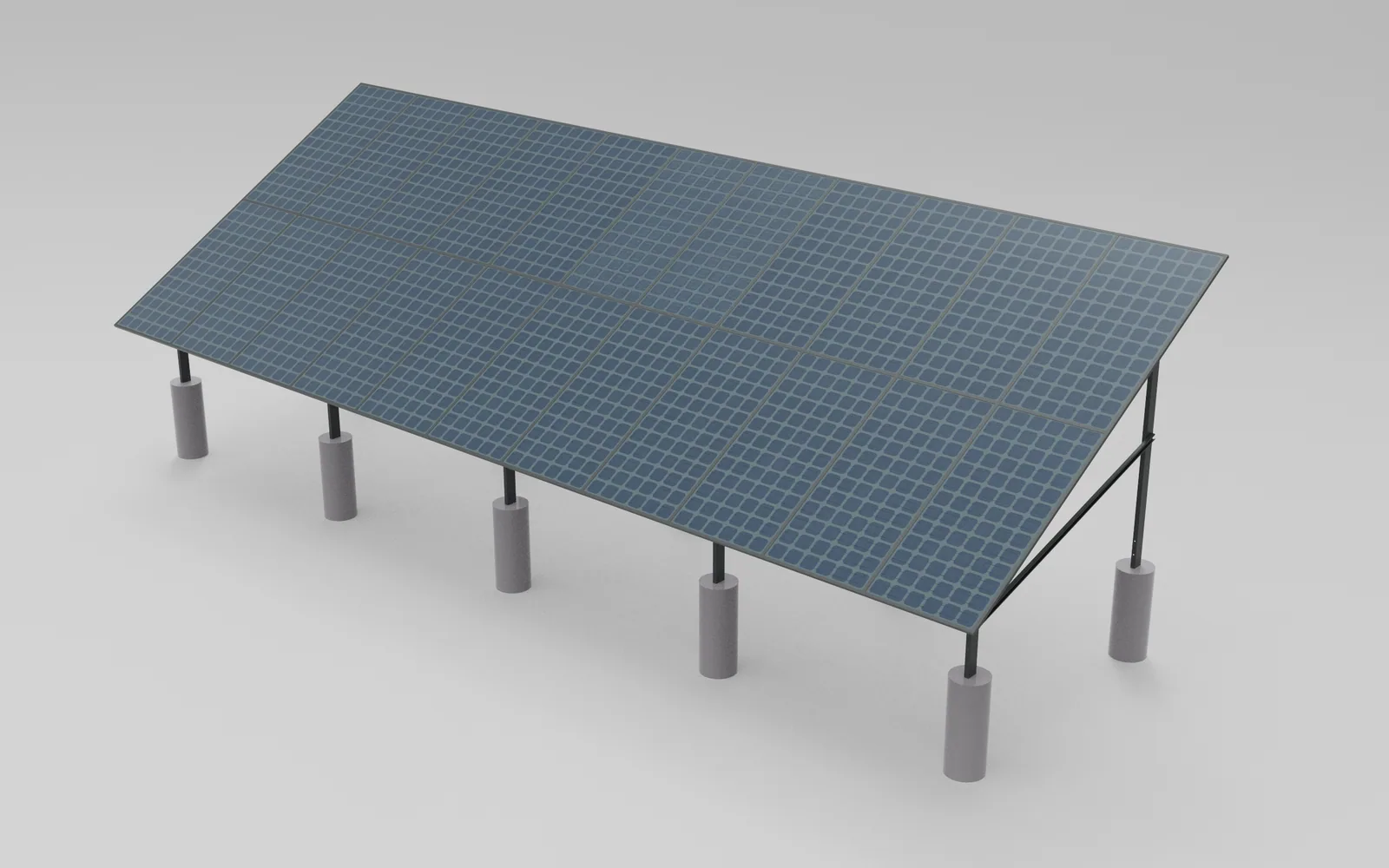

Сталевий каркас для наземної сонячної станції: два ряди по 11 модулів, нахил 30°, п'ять опорних рам із кроком 2925 мм. Профілі уніфіковані під серійне виготовлення, вузли зібрані на болтах і оцинкованому монтажному профілі.
Замовник — енергетичний підрядник. Потрібна була опорна конструкція під поле з двох рядів по 11 модулів: розрахунок навантажень, анкерування, нахил панелей і профілі, які можна виготовляти серією.
Для підрядника, що ставить станції одну за одною, важлива не одна вдала конструкція, а рама, яку можна тиражувати: однакові деталі, стандартний профіль, фундамент, розміри якого видно одразу на загальному виді.
Поле панелей 12,7 × 2,4 м працює як вітрило. Для наземної СЕС переріз профілю визначає вітер на площину панелей, а не вага модулів.
Вітер на площину панелей. При нахилі 30° поле ловить і тиск, і відрив. Тому передня стійка, задня стійка й розкіс складають жорсткий трикутник, а не дві окремі опори.
Серійність. Опор п'ять, і всі однакові. Кожна унікальна деталь множить розкрій, оснащення й шанс помилки на монтажі.
Фундамент. Стійки заходять у фундаменти 400 × 400 мм на глибину 1000 мм. Ці розміри винесені прямо на загальний вид, щоб бригада не шукала їх в іншому документі.
Метал просто неба. Монтажний профіль під затискачі модулів — оцинкований 41 × 41 мм, основи й балки даху — С-подібні, з листа Ст3.

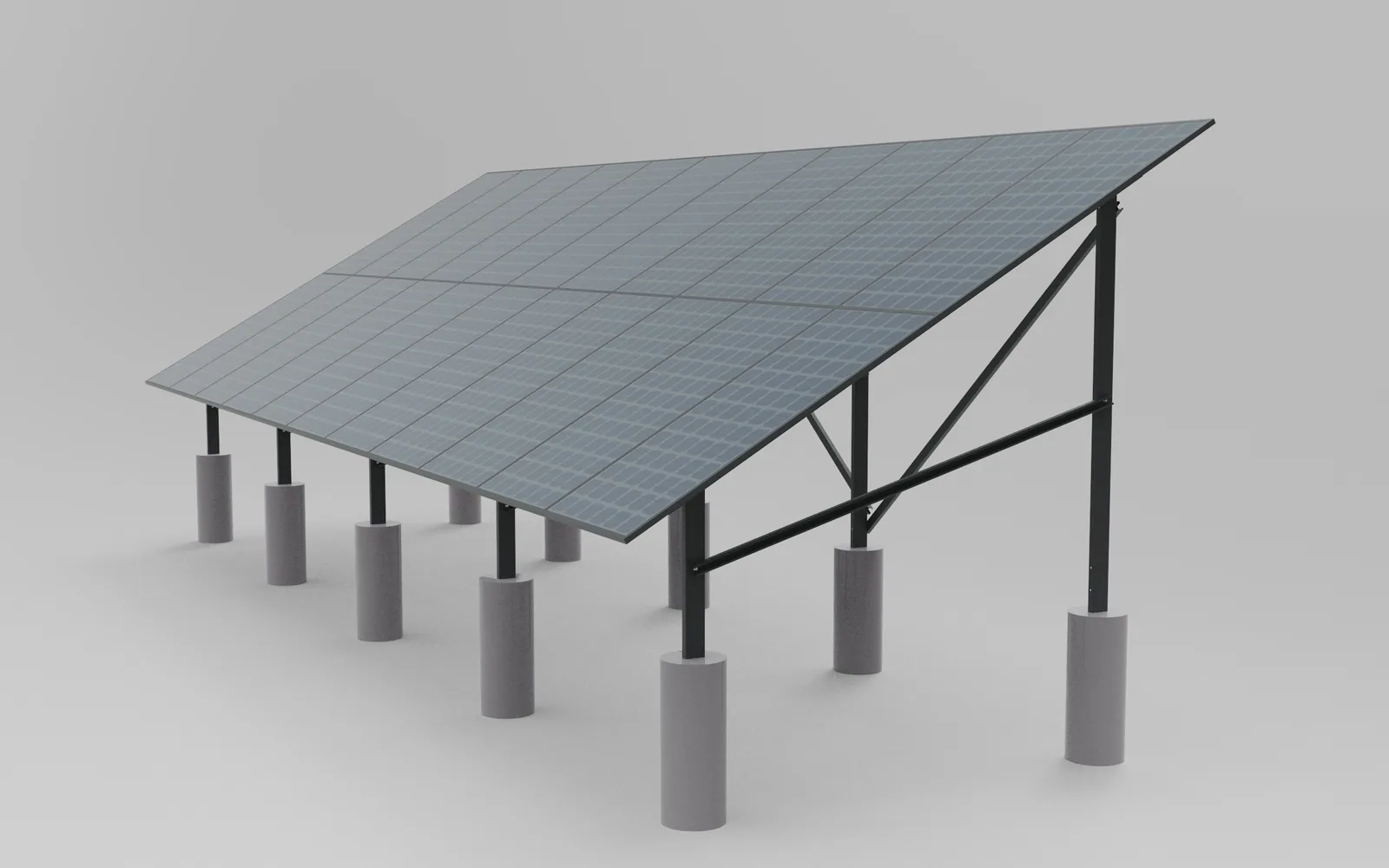

Рама кожної опори — трикутник: коротка передня стійка, висока задня й розкіс між ними. Балки даху лежать під 30°, на них — прогони й монтажний профіль під затискачі модулів.

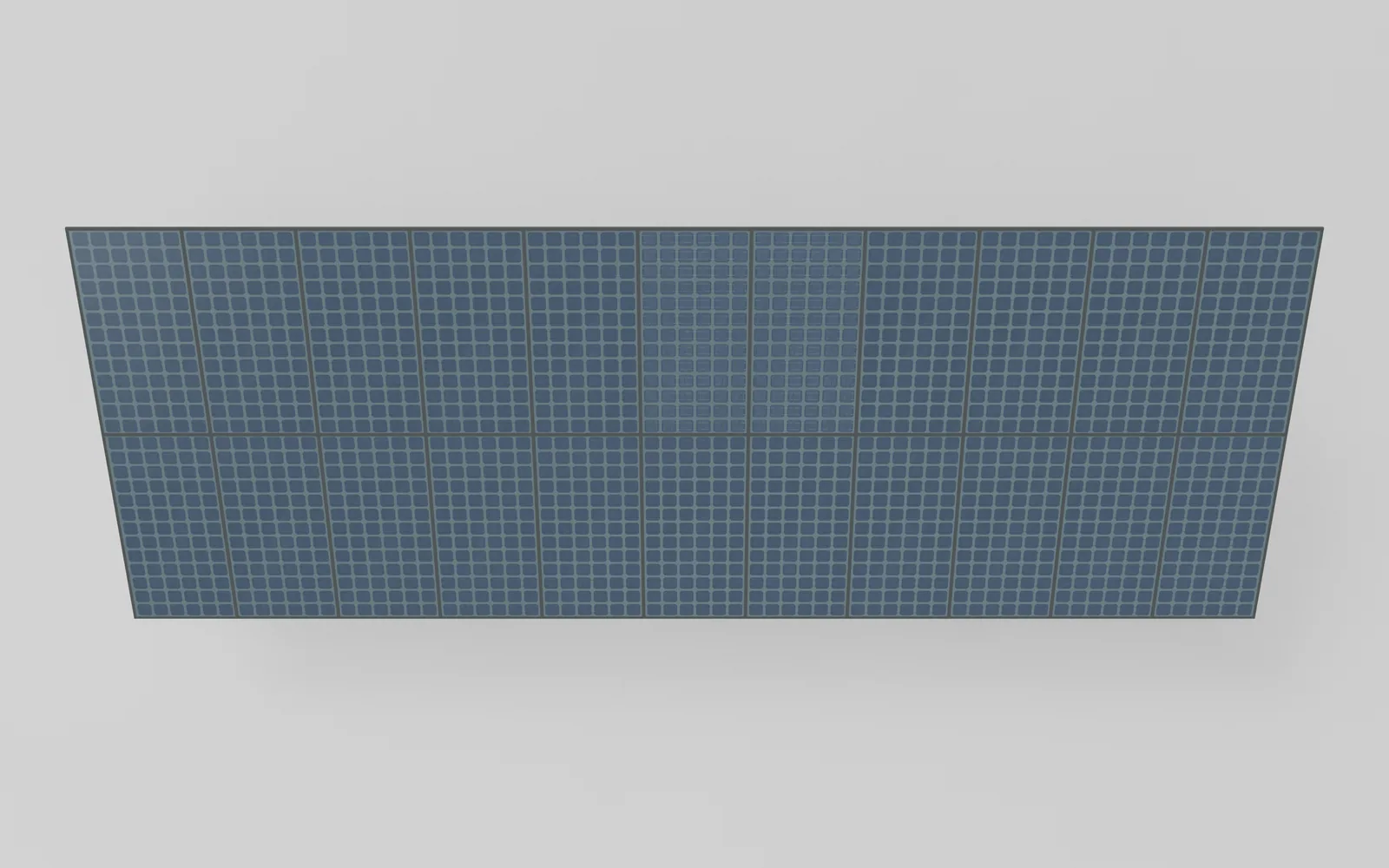

Від модуля до рами: поле 11 × 2 модулі з зазором 25 мм задає довжину 12 724 мм і висоту поля 2420 мм

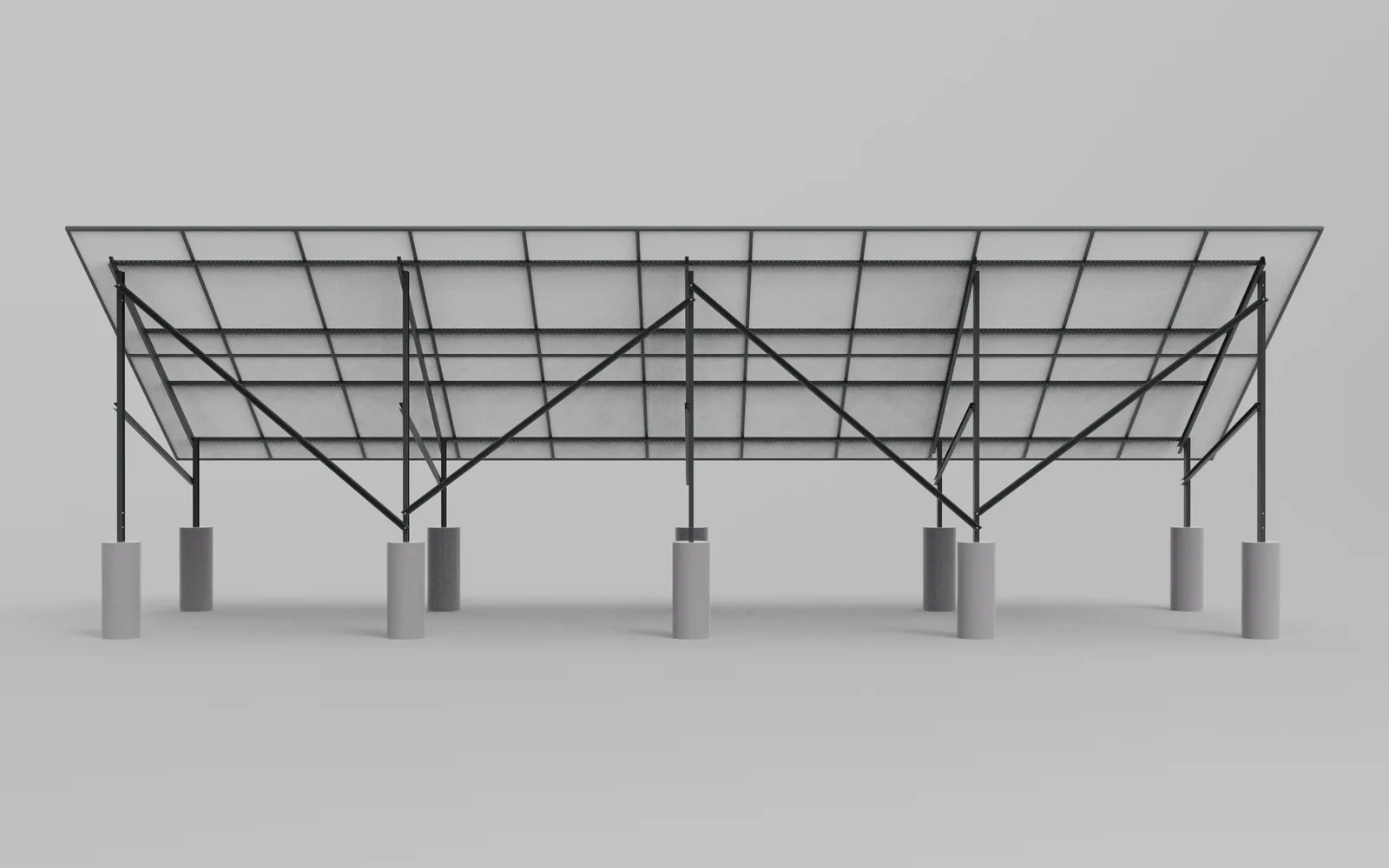

П'ять опор із кроком 2925 мм і виносом поля 387 мм за крайні стійки; між фундаментними блоками — 2575 мм

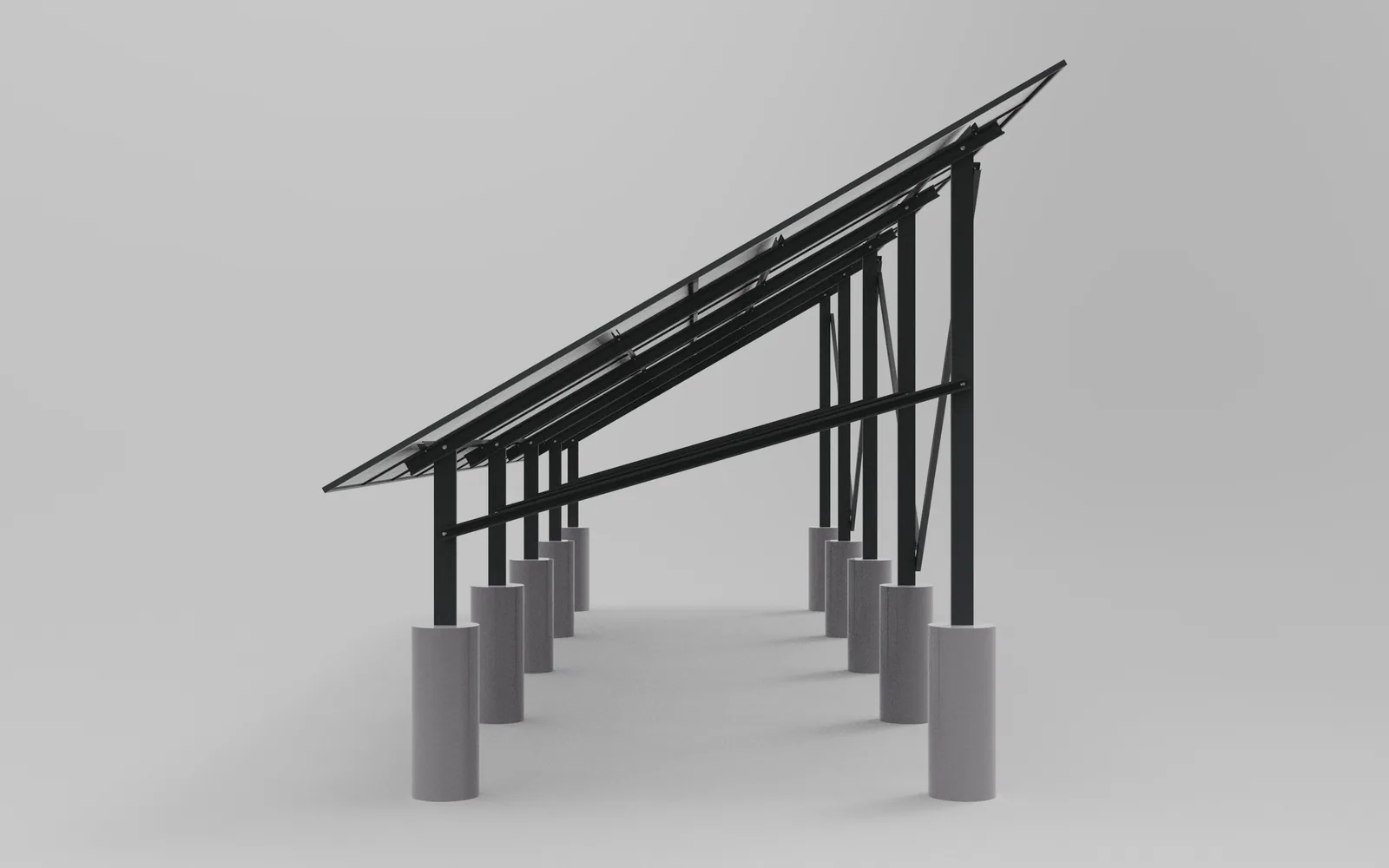

Рама: передня стійка — 1073 мм над землею, задня — 2823 мм, база між ними — 3031 мм, нижній край поля — 800 мм над землею

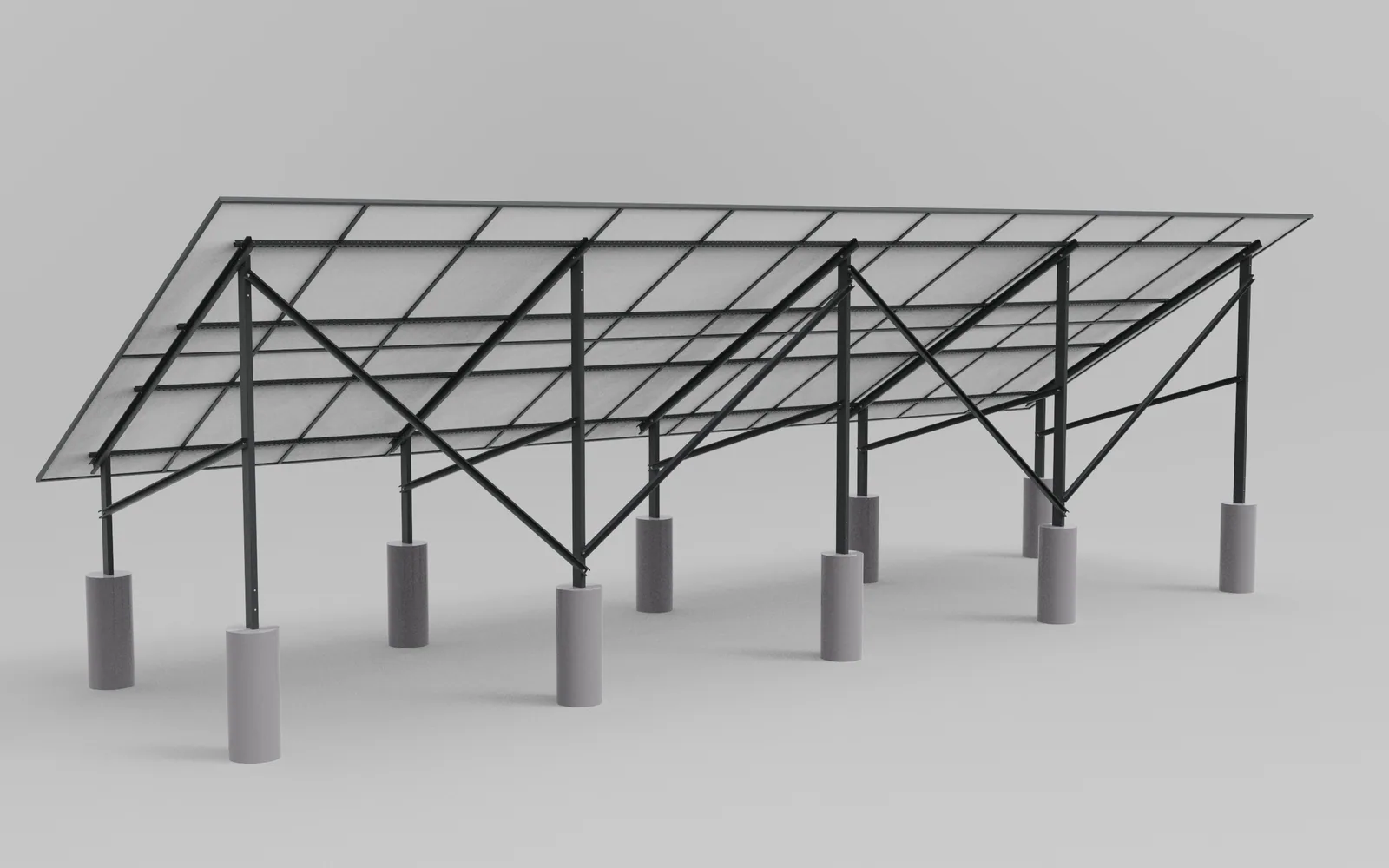

Поздовжню жорсткість дають діагональні розкоси між стійкою й балкою на двох опорах

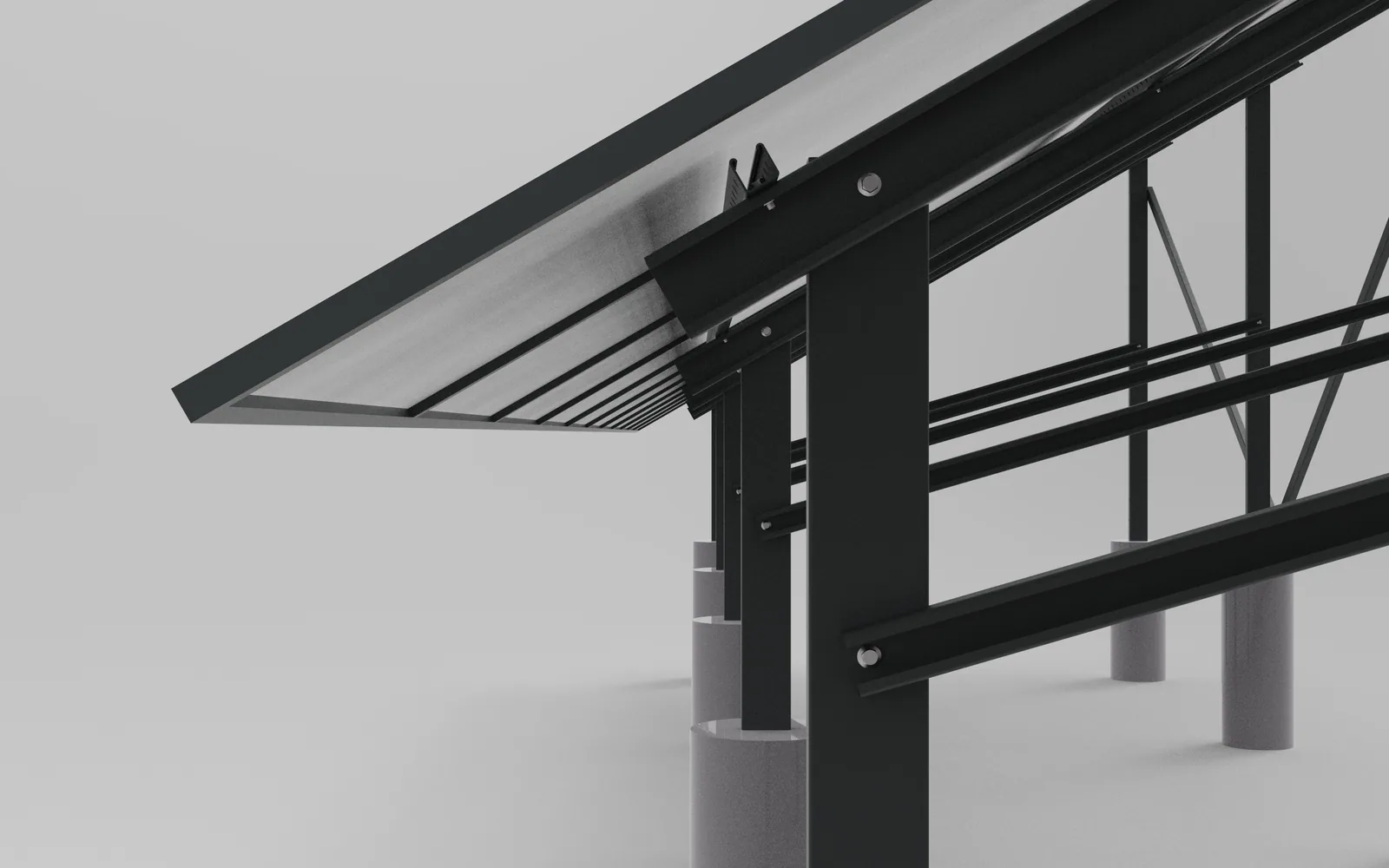

Вузол A в масштабі 1:2,5 показує, як балка даху, прогін і монтажний профіль з'єднуються болтами: монтажник бачить порядок складання, а не вгадує його
Основи й балки даху — С-подібні профілі з листового прокату Ст3, монтажний профіль — оцинкований 41 × 41 мм довжиною 6000 мм, з'єднання — на болтах із шайбами. Сортамент однаковий для всіх п'яти рам.
Загальний вид на аркуші А1 (МП.СЕС.06.0003В, масштаб 1:20) зі специфікацією на 17 позицій, далі — деталювання: С-подібні основи, балки даху, скріплюючі елементи під монтажний профіль. Кожна деталь має власне позначення МП-СЕС.2-…, тож у цеху не виникає питання, яку саме основу різати.
Підрядник отримав конструкцію, яку можна тиражувати: п'ять однакових рам, стандартний оцинкований профіль і фундаменти, розміри яких стоять прямо на загальному виді.
Та сама логіка працює й для інших розмірів поля. На сайті опубліковано технічне завдання на меншу станцію 6×2: інша довжина поля, ті самі принципи рами.
