Від ідеї на серветці до аркуша, за яким зварять у цеху. Нижче — та сама деталь у п’яти станах: подивіться, що саме ви отримуєте на кожному етапі.

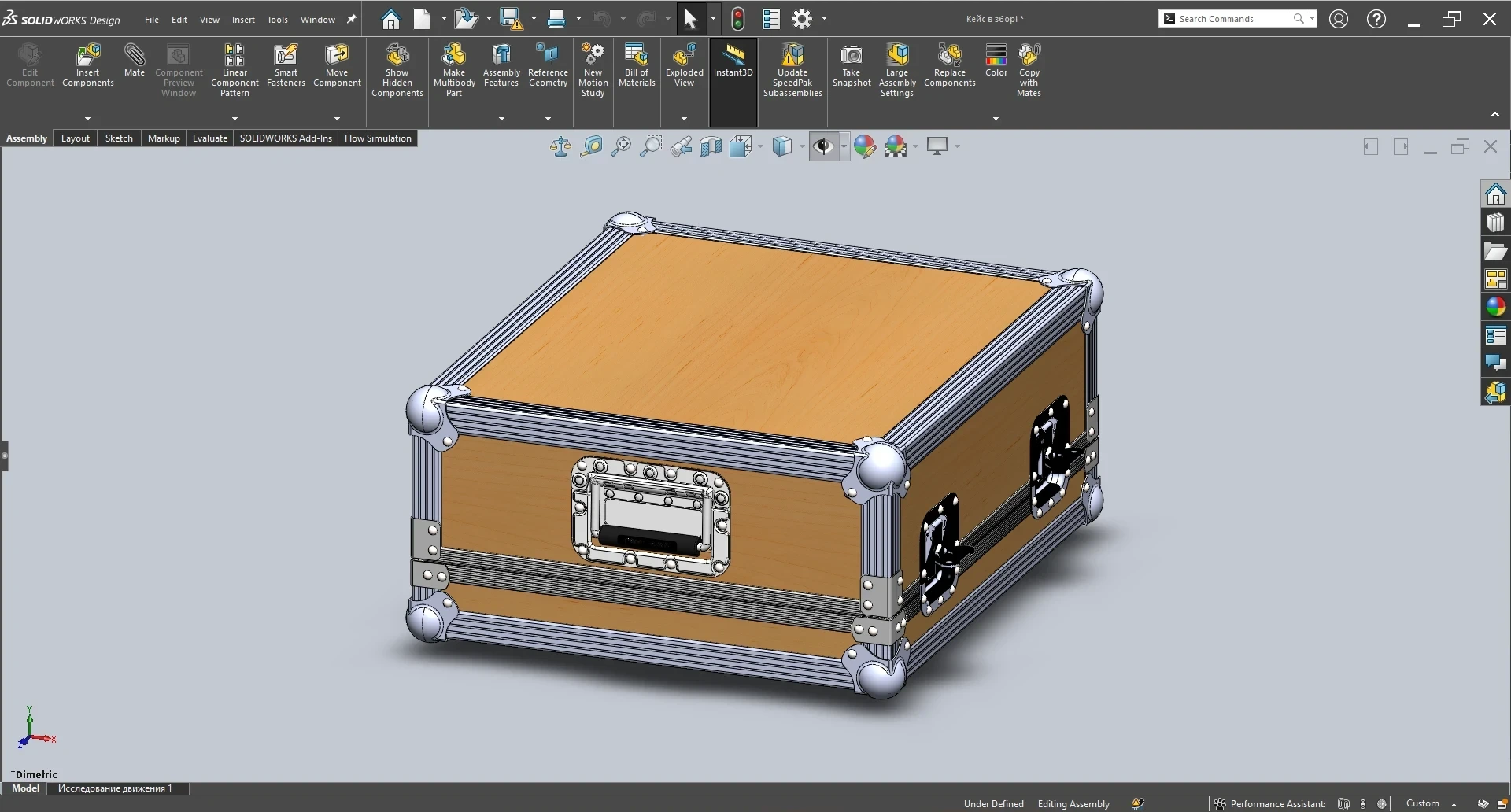

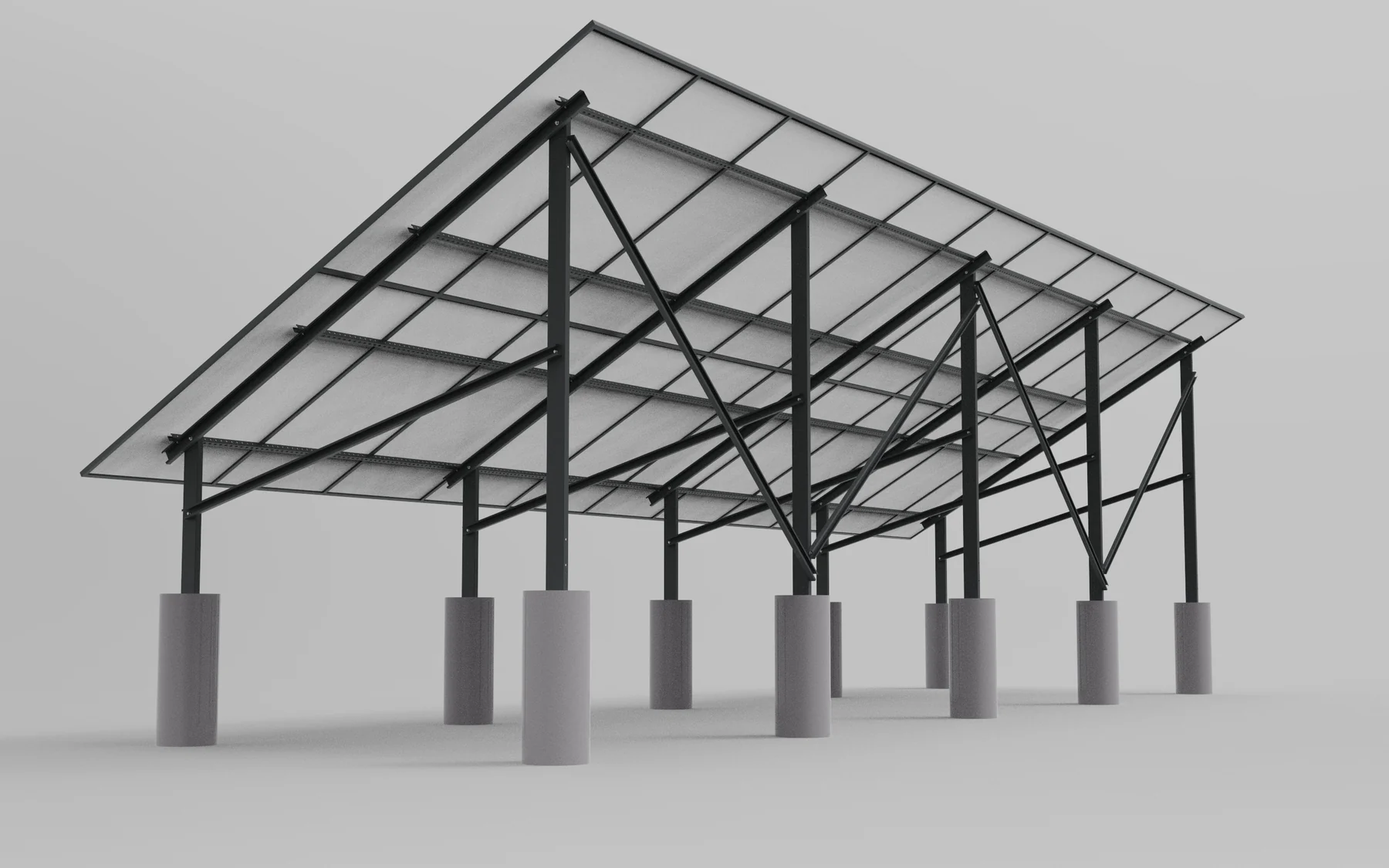

Виріб стає цифровим об'єктом: параметрична модель у SolidWorks, де кожен розмір можна змінити, а вся конструкція перебудується сама.

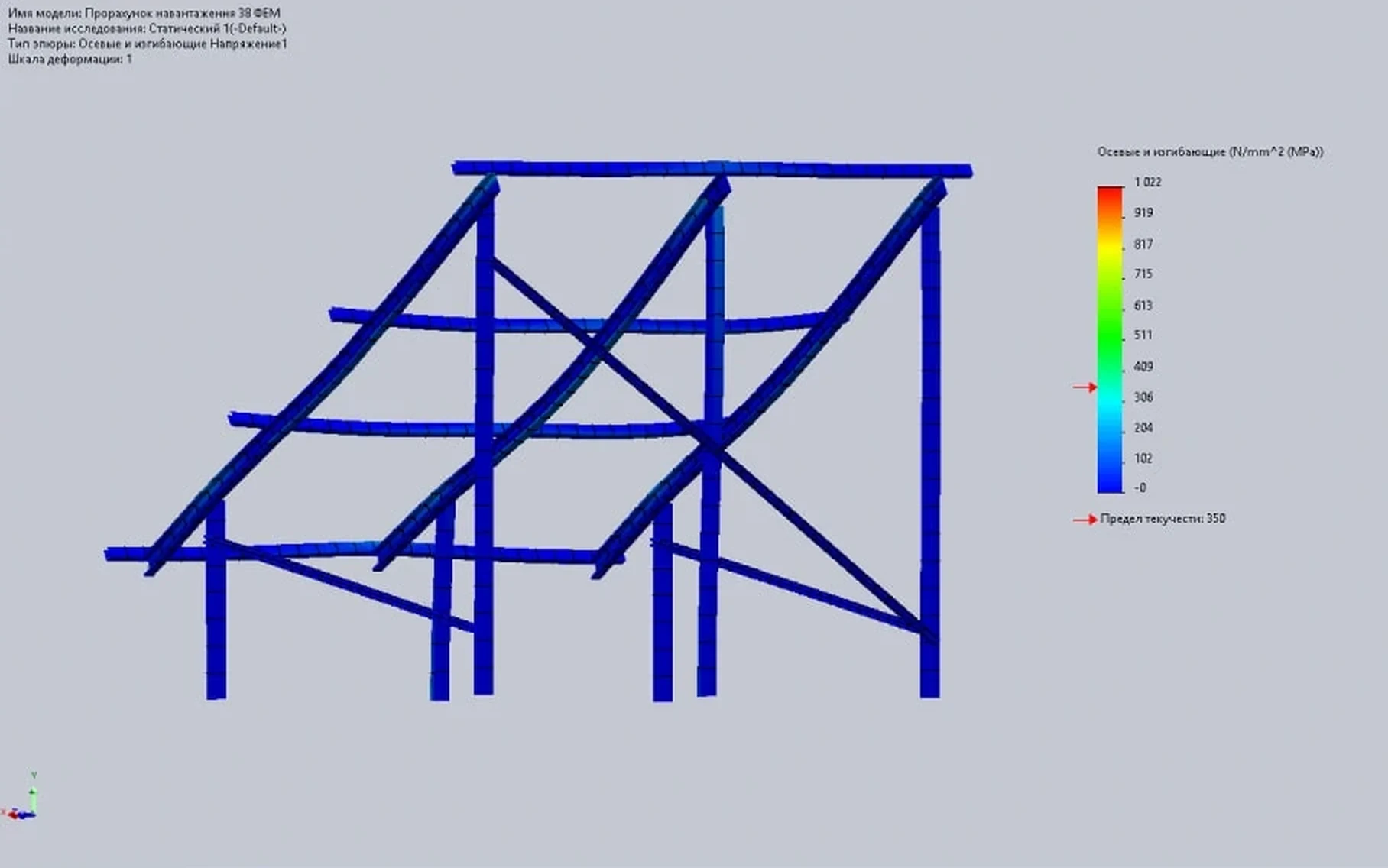

Прикладаю сніг, вітер і власну вагу — і дивлюся, де каркас утомиться. Метод скінченних елементів показує слабке місце до того, як його знайде погода.

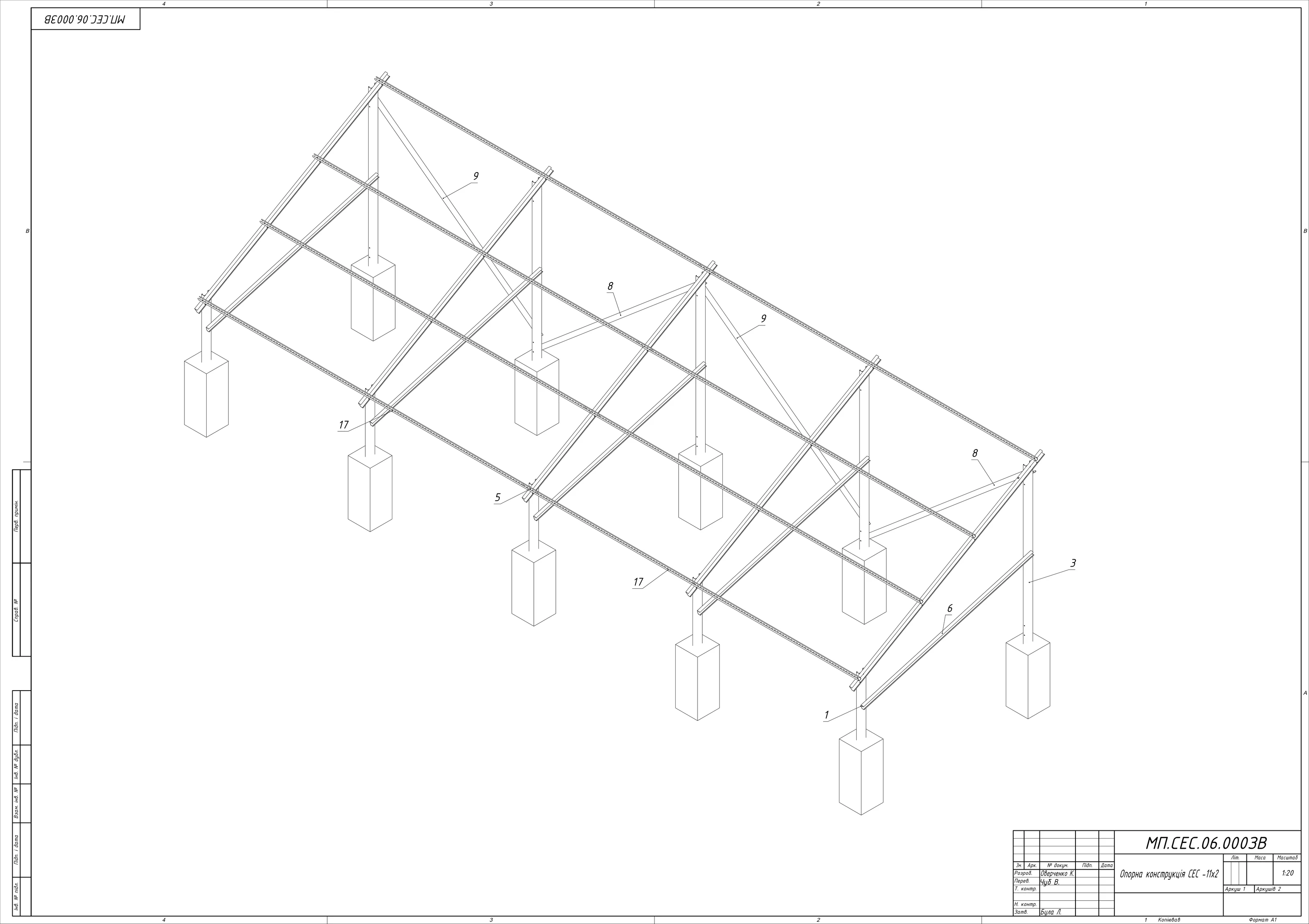

Модель перетворюється на аркуші, за якими зварювальник працює без жодного дзвінка: розміри, допуски, шви, специфікація матеріалів.

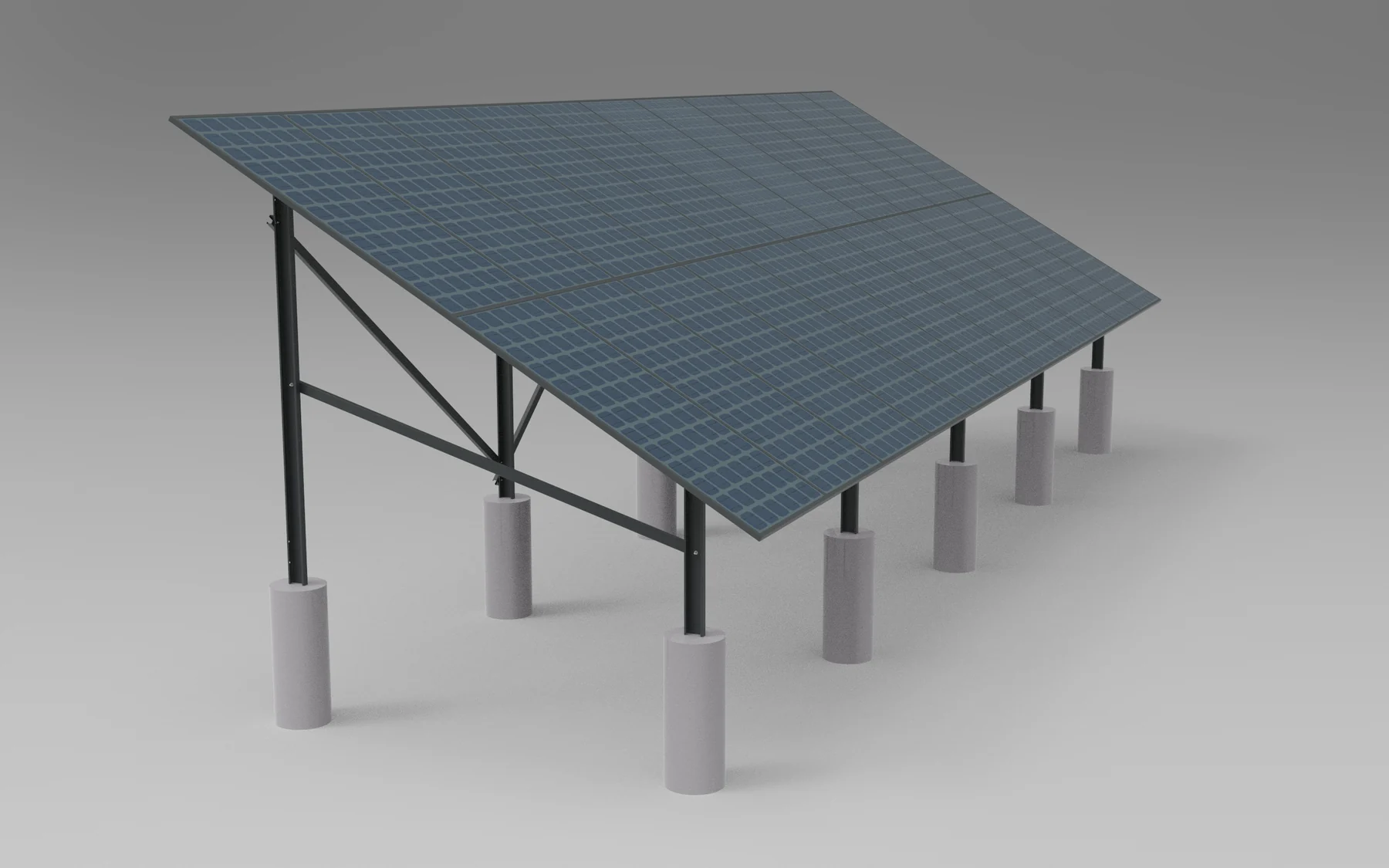

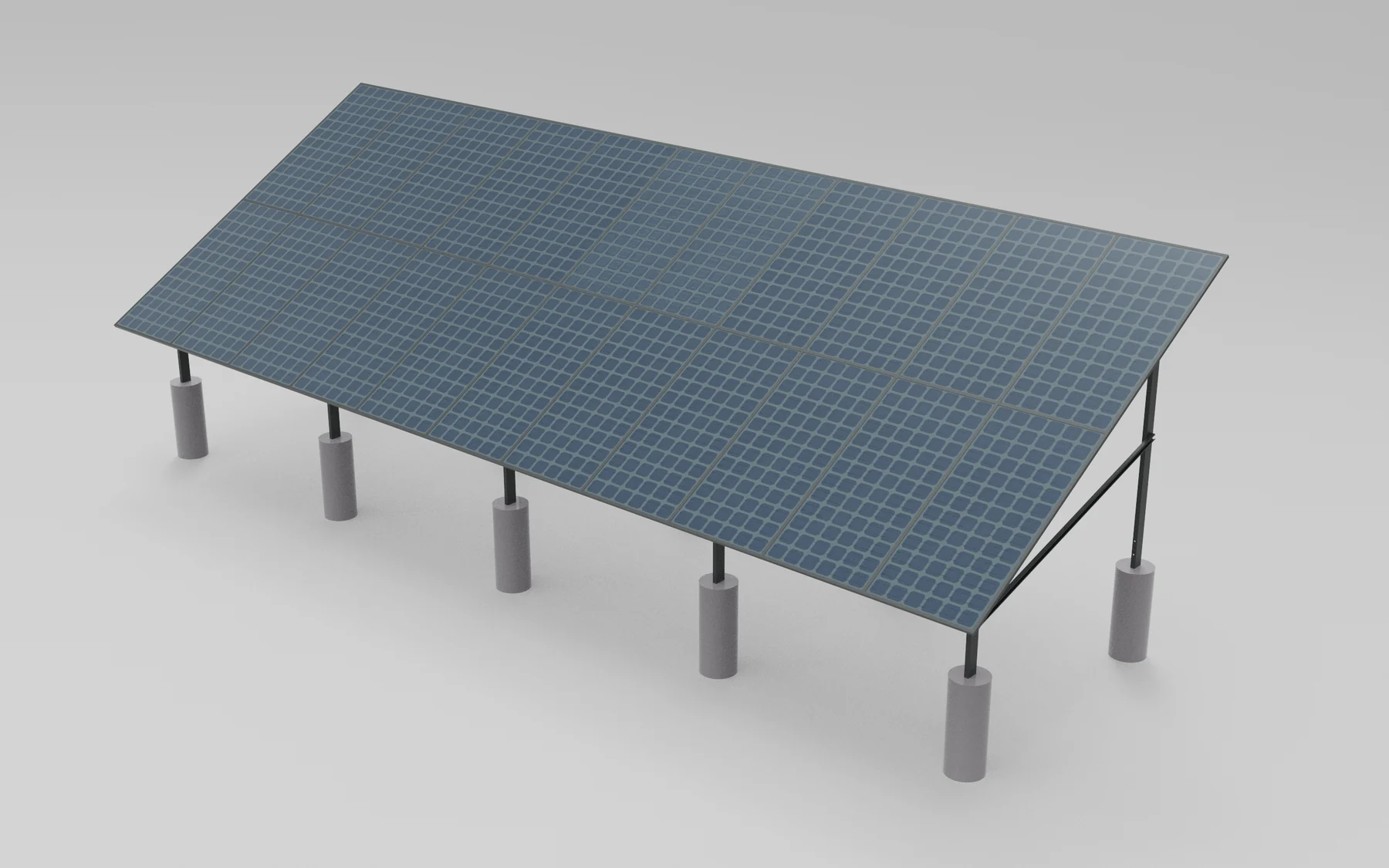

Виріб, якого ще не існує, виглядає як знятий у студії. Це те, що показують інвестору, кладуть у каталог і ставлять на сайт — задовго до першого зразка.
Обліт по колу замість чотирьох статичних ракурсів. Конструкцію видно з усіх боків за дванадцять секунд — те, що йде в презентацію інвестору й на маркетплейс.

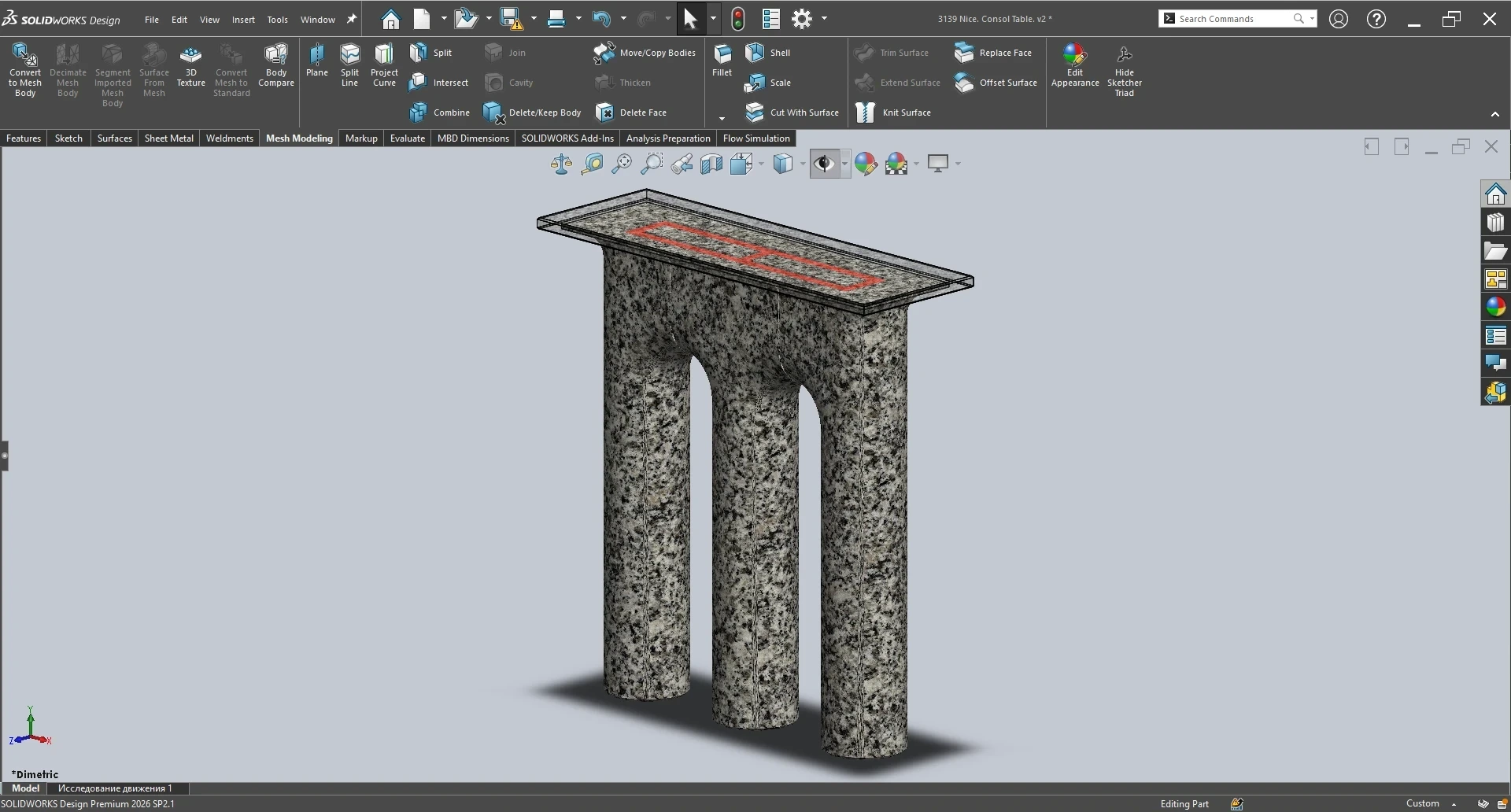

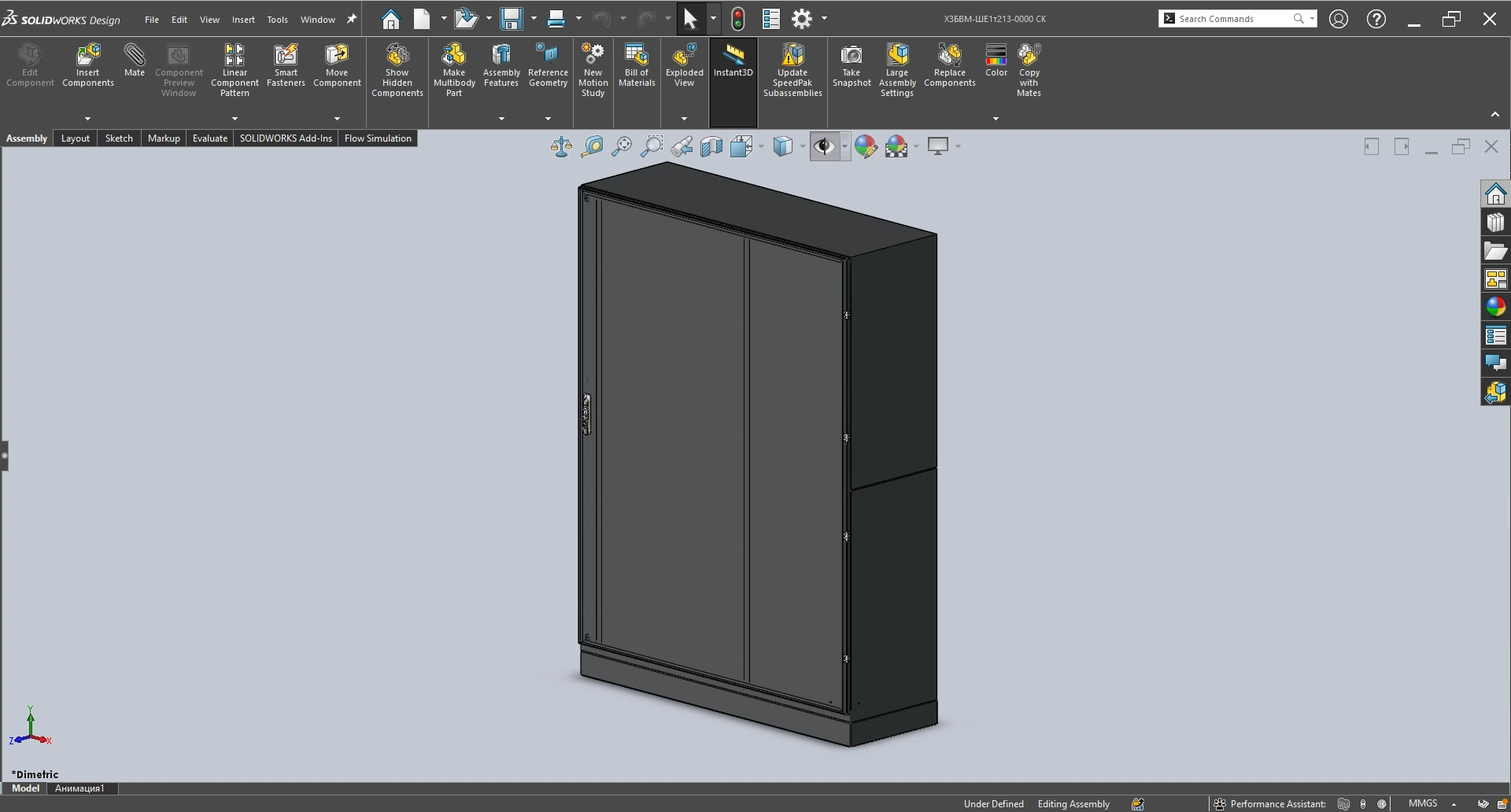

Ескіз, фото, зразок або усний опис перетворюються на параметричну модель: змінюєте один розмір — перебудовується вся конструкція. Модель одразу придатна і для креслень, і для розрахунку, і для рендера.
Розбираю призначення, навантаження, умови експлуатації та обмеження виробництва
Будую деталі та збірку зі спряженнями — з урахуванням наявного сортаменту й технологічності
Перевіряю колізії, масу, центр мас; віддаю модель у нейтральному форматі

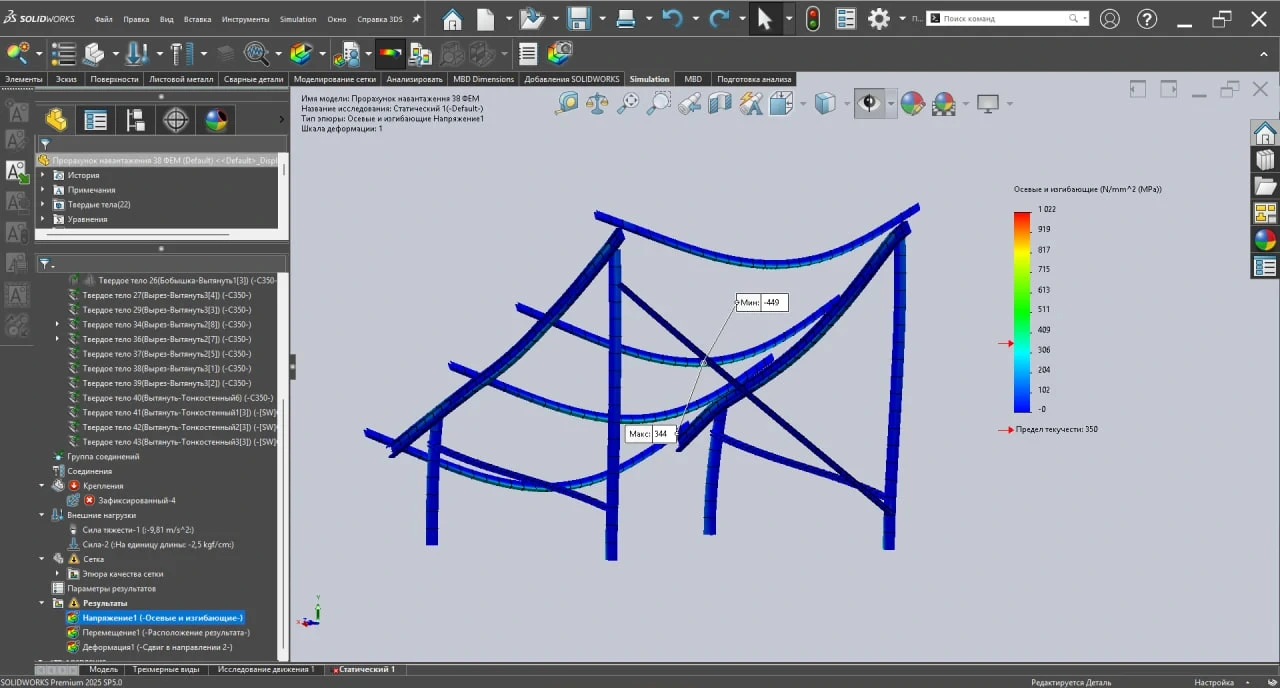

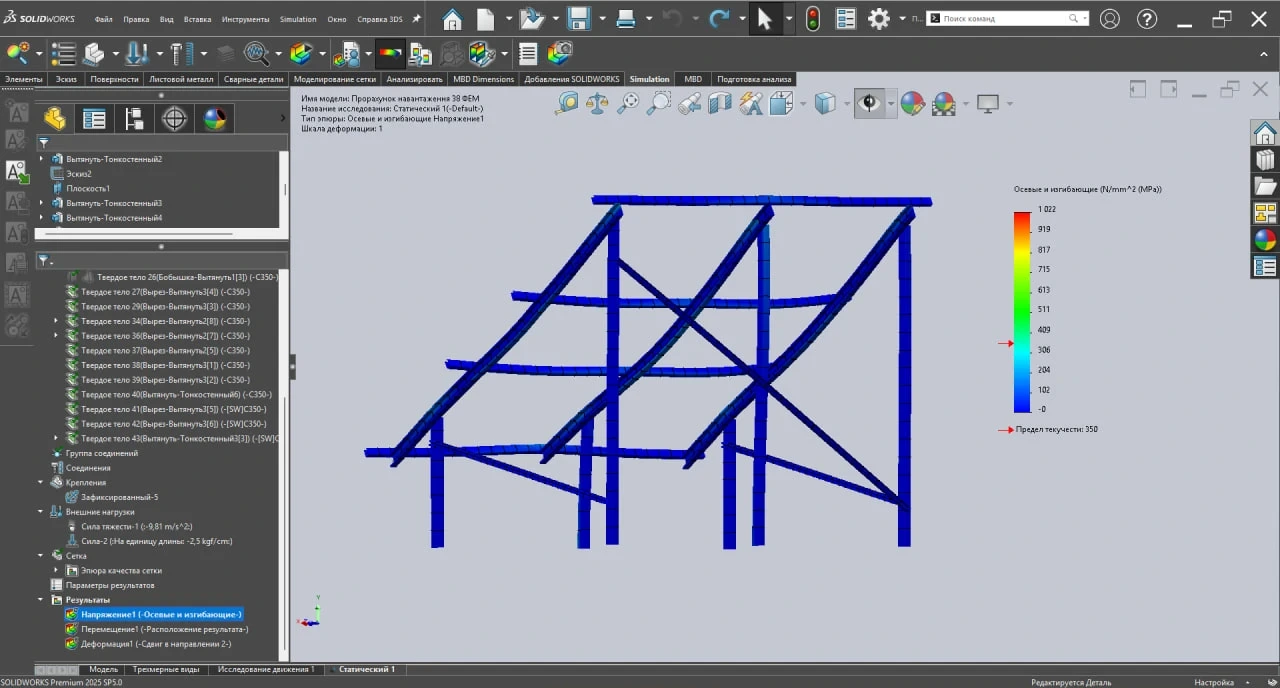

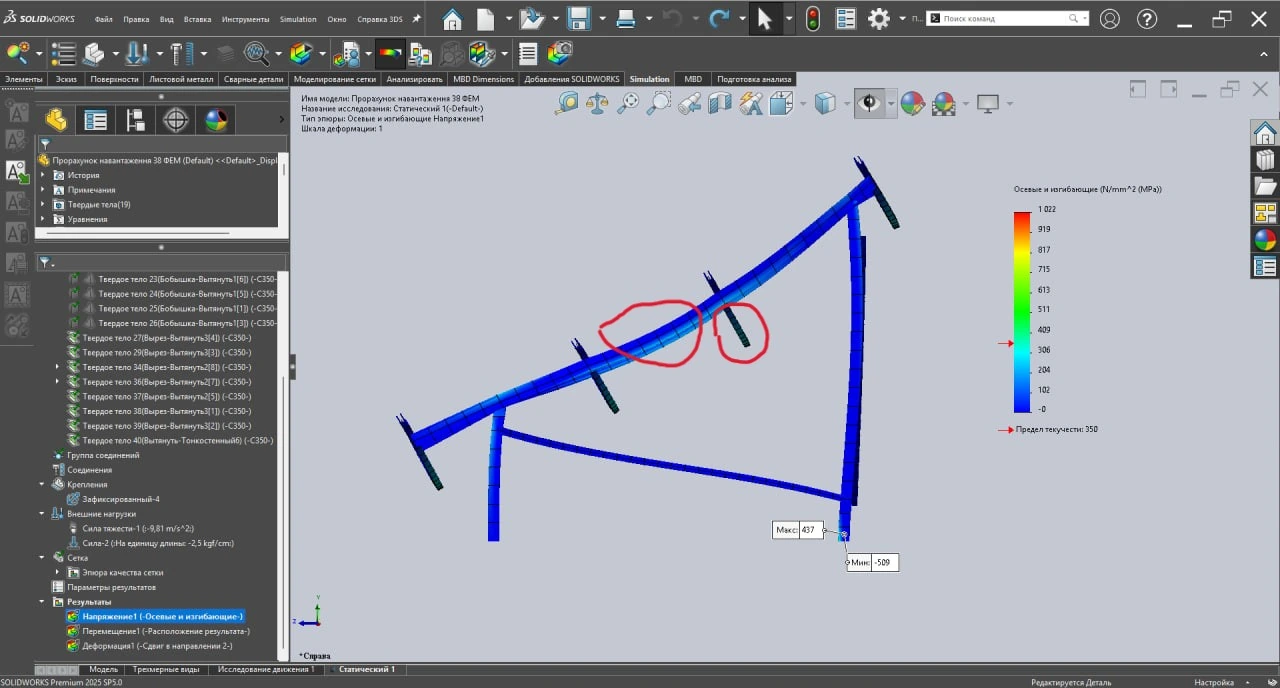

Метод скінченних елементів показує, де конструкція зламається — і де ви переплачуєте за зайвий метал. Два питання, одна відповідь: витримає чи ні, і скільки маси можна зняти.
Фіксую розрахункову схему: закріплення, прикладені сили, власна вага, коефіцієнти запасу
Будую сітку, рахую напруження von Mises, переміщення та коефіцієнт запасу міцності
Даю висновок: витримує / не витримує, і конкретні правки перерізів, якщо потрібно

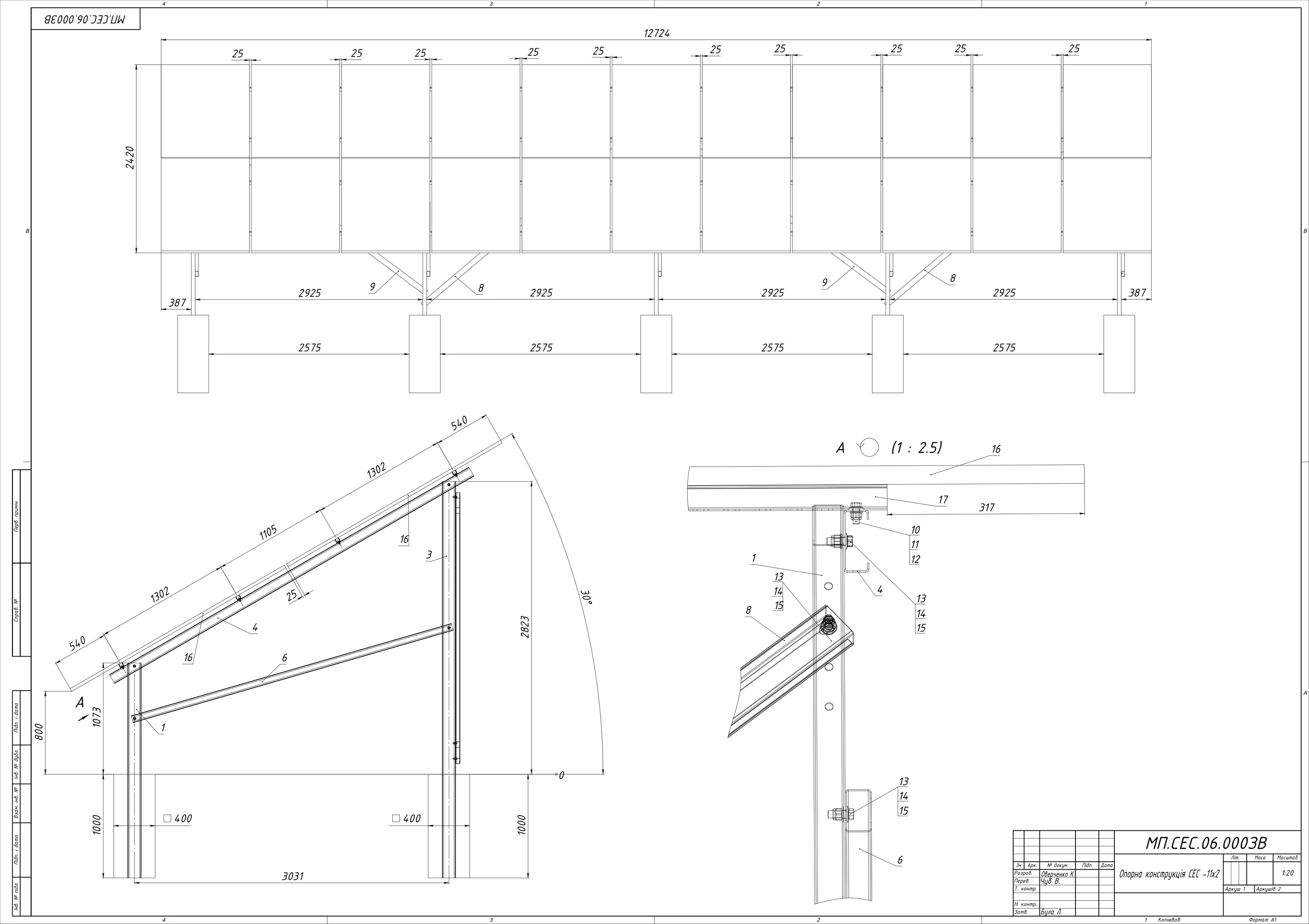

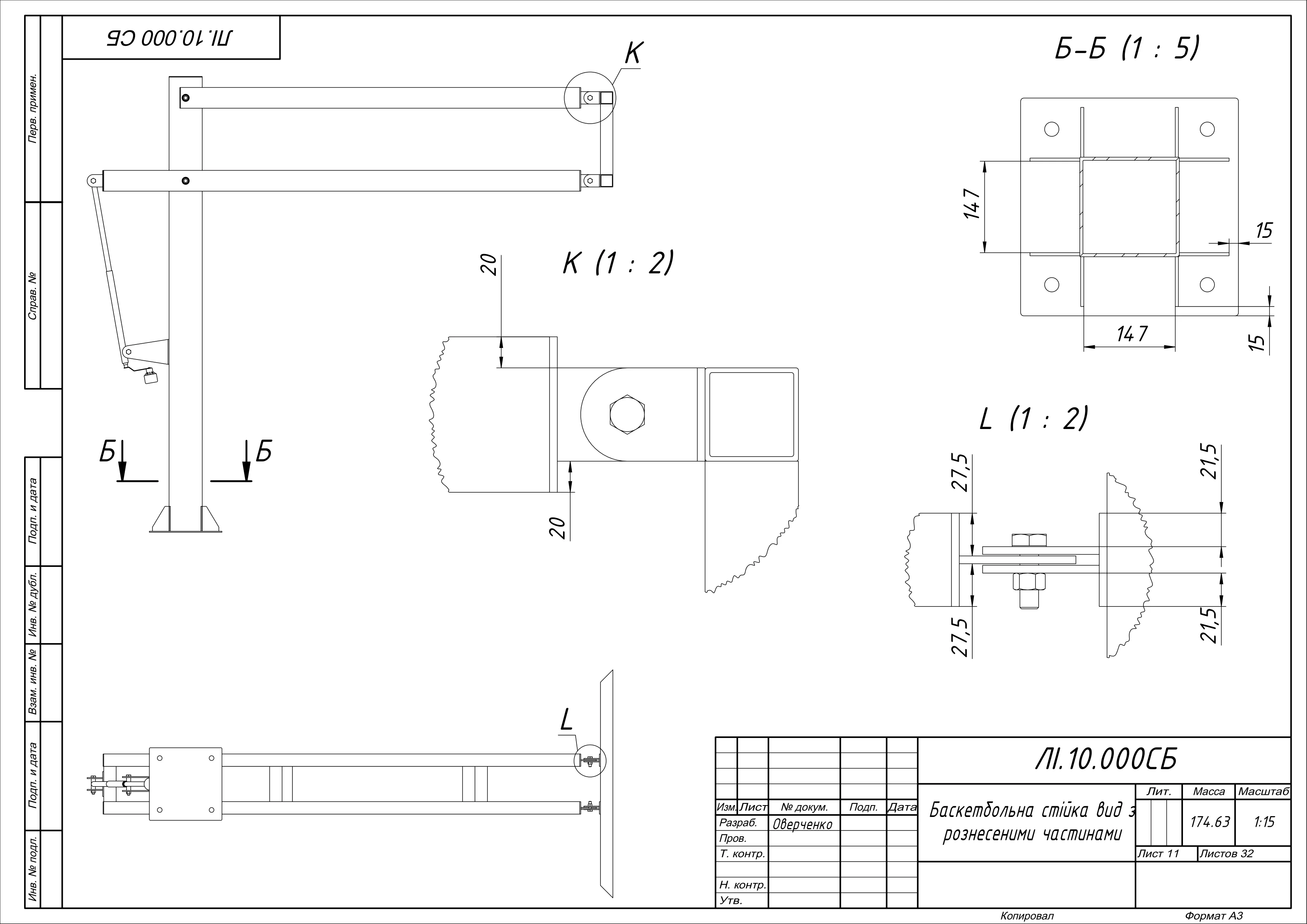

Комплект аркушів, за якими виріб виготовлять без жодного уточнюючого дзвінка. Деталювання, складальні, специфікація, зварні шви, допуски, монтажні схеми.
Деталювання: кожна позиція окремим аркушем з розмірами, допусками й шорсткістю
Складальні креслення, специфікація матеріалів (BOM), позначення зварних швів
Паспорт виробу та інструкція монтажу — якщо виріб іде кінцевому споживачу

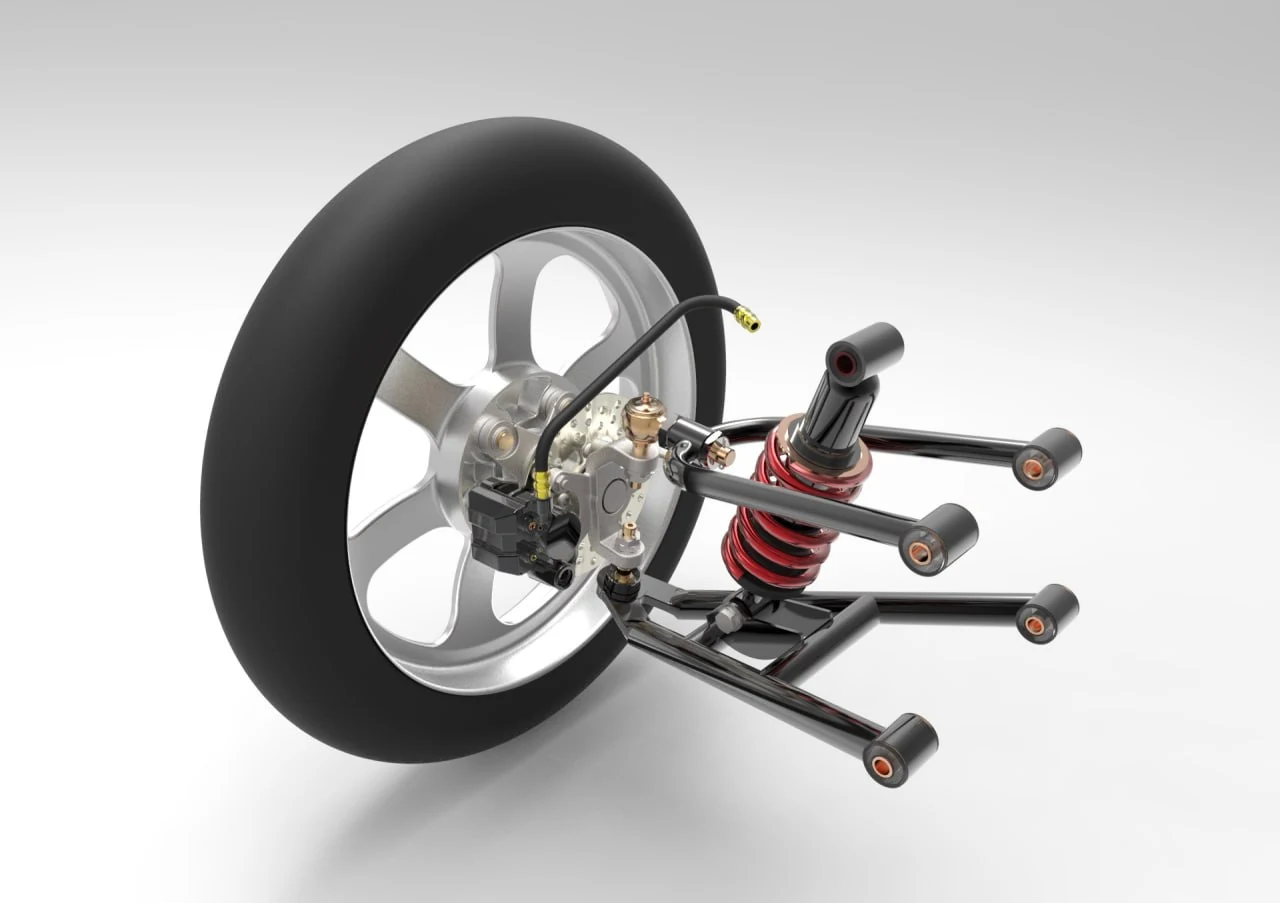

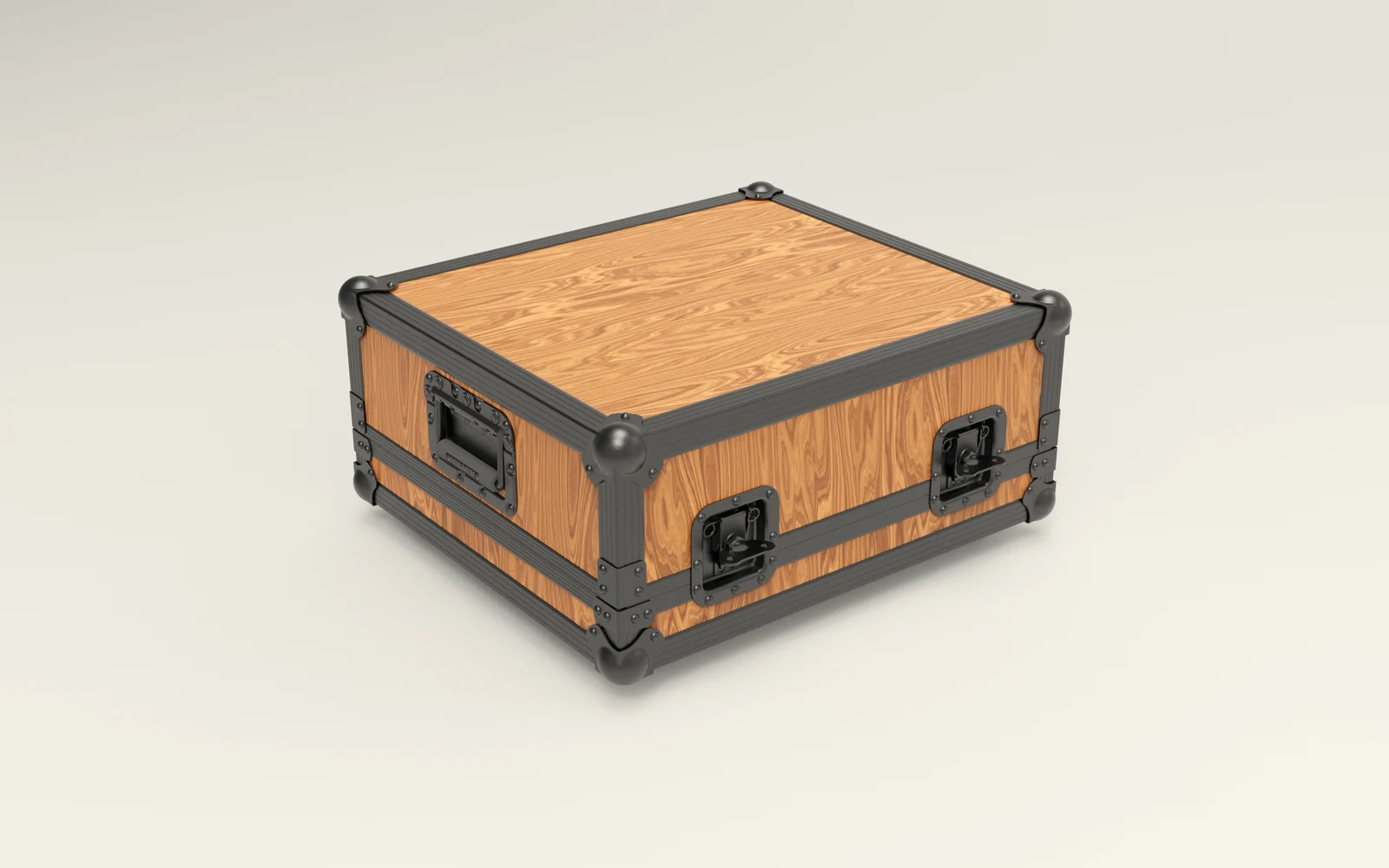

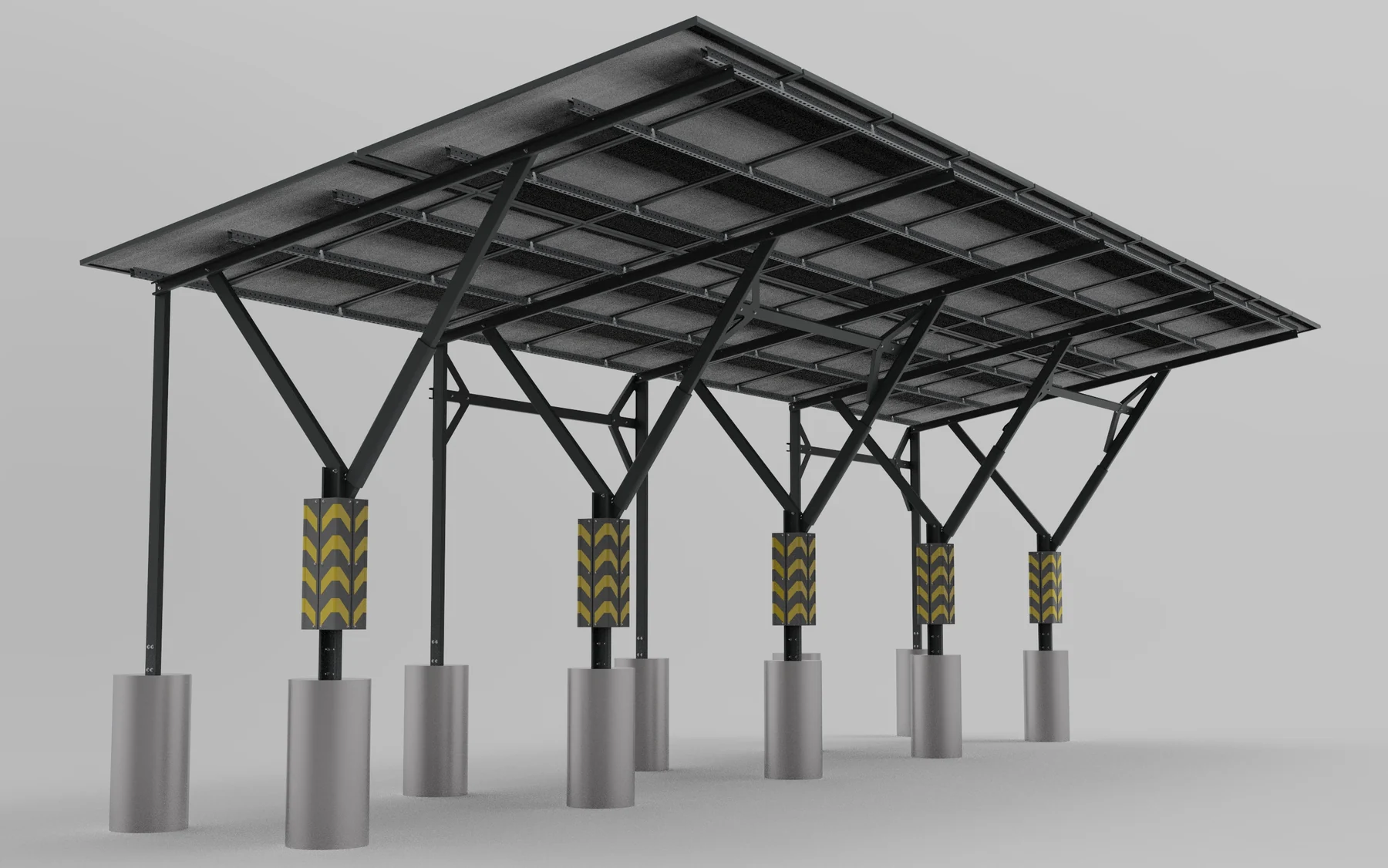

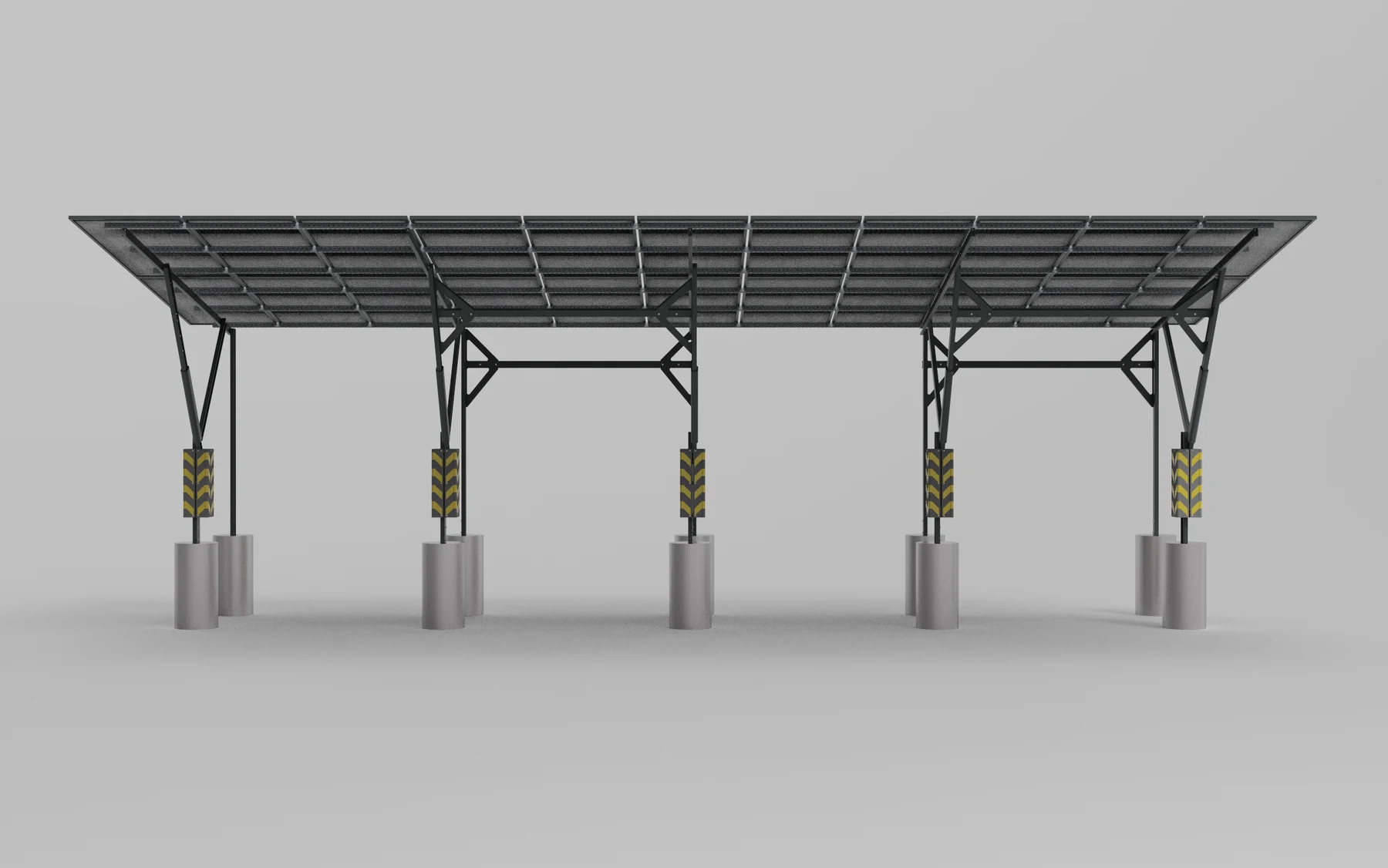

Фотореалістичний рендер виробу, якого ще не існує в металі. Продає ідею до того, як витрачені гроші на перший зразок — інвестору, у каталог, на маркетплейс.
Призначаю матеріали: порошкове фарбування, шліфована нержавійка, анодування, пластик
Ставлю студійне світло HDRI, підбираю ракурси й глибину різкості
Прорахунок у 4K + рознесений вигляд і кадри вузлів за потреби
Обліт по колу замість чотирьох статичних ракурсів. Конструкцію видно з усіх боків за дванадцять секунд — і питання «а як воно виглядає ззаду» просто не виникає.
Ставлю траєкторію камери: обліт 360°, наїзд на вузол або проліт крізь конструкцію
Те саме студійне світло й матеріали, що й на статичних кадрах — ролик не випадає зі стилю каталогу
Прорахунок послідовності та збірка у файл під сайт, презентацію або маркетплейс
Не «схожі картинки з інтернету», а мої реальні робочі файли — з деревом побудови, спряженнями та розрахунковими дослідженнями. Тягніть стрічку мишею або крутіть колесо над нею. Клік відкриває кадр у повний розмір.
Фото ескіза від руки, знімок зразка, посилання на аналог або просто опис словами — цього вистачає, щоб я сказав, що саме потрібно, скільки це займе і скільки коштує. Без передоплати за оцінку.
