Суддівська вишка для виробника спортобладнання: 2960 мм заввишки, 15,6 кг за кресленням. Уся рама зварюється з однієї труби ВГП 33,7×3,2, а сидіння кріпиться так, що ні голівка гвинта, ні кінець різьби не стирчать.
Замовник — виробник спортивного обладнання. Потрібна була серійна суддівська вишка для волейболу: на ній сидить людина, її переносять між майданчиками, і вона має виглядати так, щоб її можна було продавати з каталогу.
На виході — робочі креслення, за якими цех зварює раму без уточнень, і рендери для каталогу.
Виріб маленький, але на ньому сидить доросла людина, і вся рама — це шлях навантаження від сидіння до чотирьох опор.
Людина на висоті. Вишка має стояти стійко з людиною нагорі, а не лише витримати її вагу. Ноги розставлені: база 730 × 938 мм при висоті 2960 мм.
Мобільність. Вишку переставляють між майданчиками, тому кожен зайвий кілограм відчувається руками. За кресленням уся вишка важить 15,6 кг.
Драбина на похилих ногах. Ноги сходяться догори, тож усі поперечини драбини різної довжини: від 807 до 639 мм, з кроком 42 мм. Одна помилка в розкрої, і сходинка не стане на місце.
Безпека. Суддя сідає й злазить, тримаючись за раму. Тому жодних гострих кутів, жодних голівок гвинтів над фанерою і жодної відкритої різьби знизу.
Рама — одна зварна складальна одиниця з одного сортаменту. Сидіння й підставку під ноги прикручено до приварених пластин, тож фанеру можна замінити, не чіпаючи зварювання.
Один профіль на всю раму: труба ВГП 33,7×3,2 — 14 позицій загальною довжиною 21 377 мм. Одна закупівля, один різ

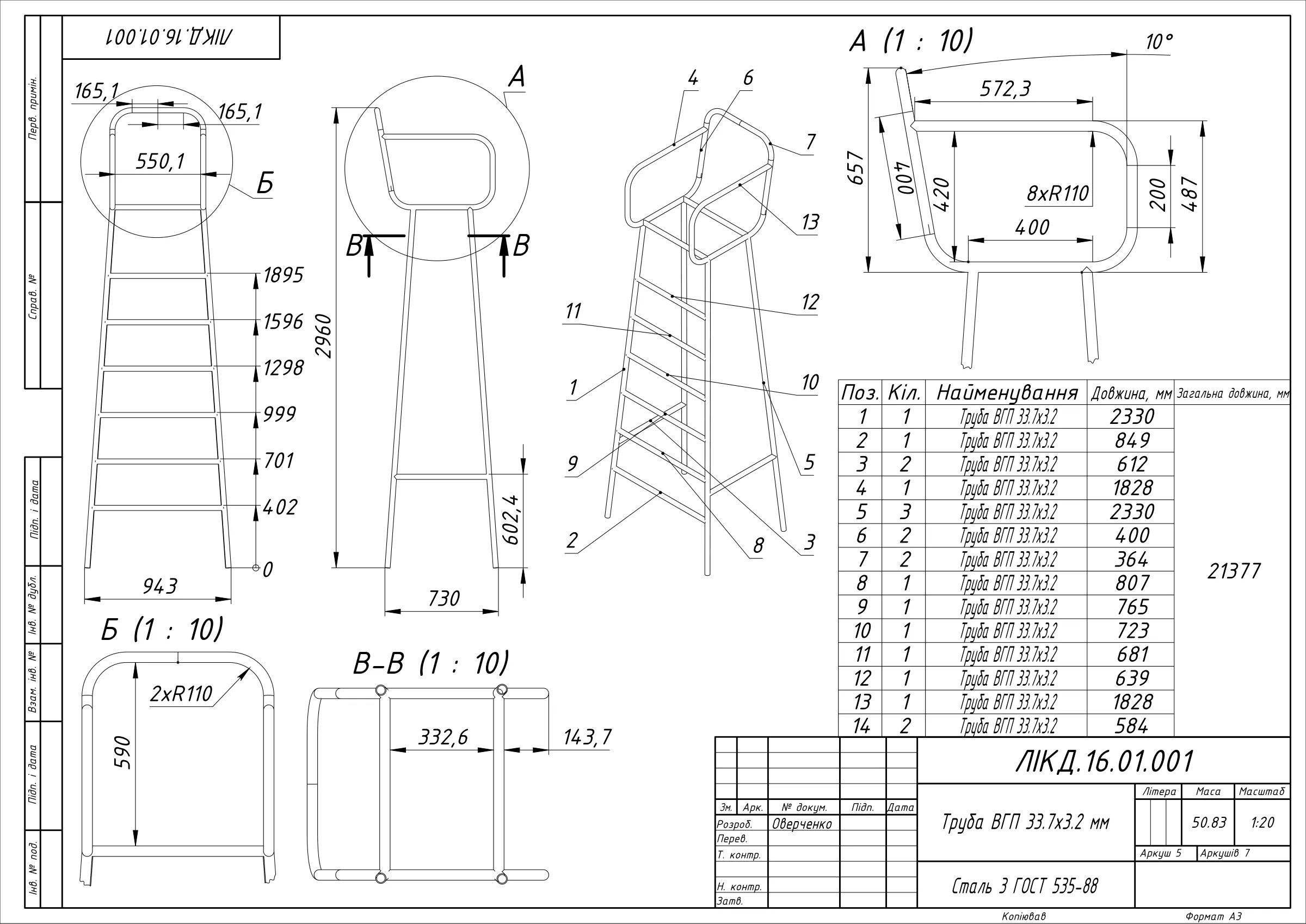

Карта розкрою прямо на аркуші рами: для кожної позиції — довжина й кількість, для кожної поперечини — своя довжина

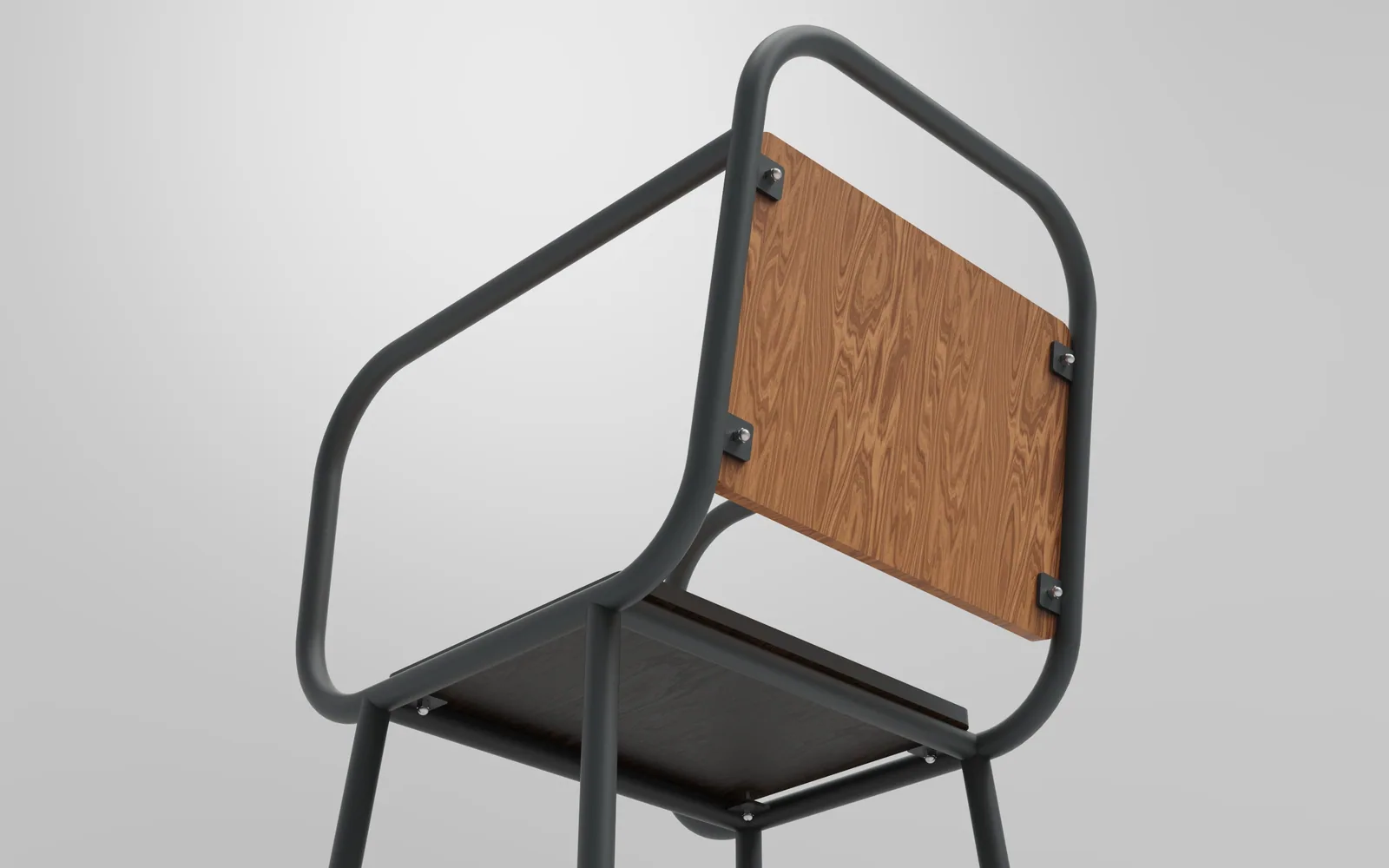

Поручні й спинка гнуться з радіусом R110 замість кутових швів: менше зварювання й немає гострого кута там, де тримаються руки
Під фанеру приварено 8 пластин 40×40 мм з листа 5 мм, у кожній — отвір під болт M8

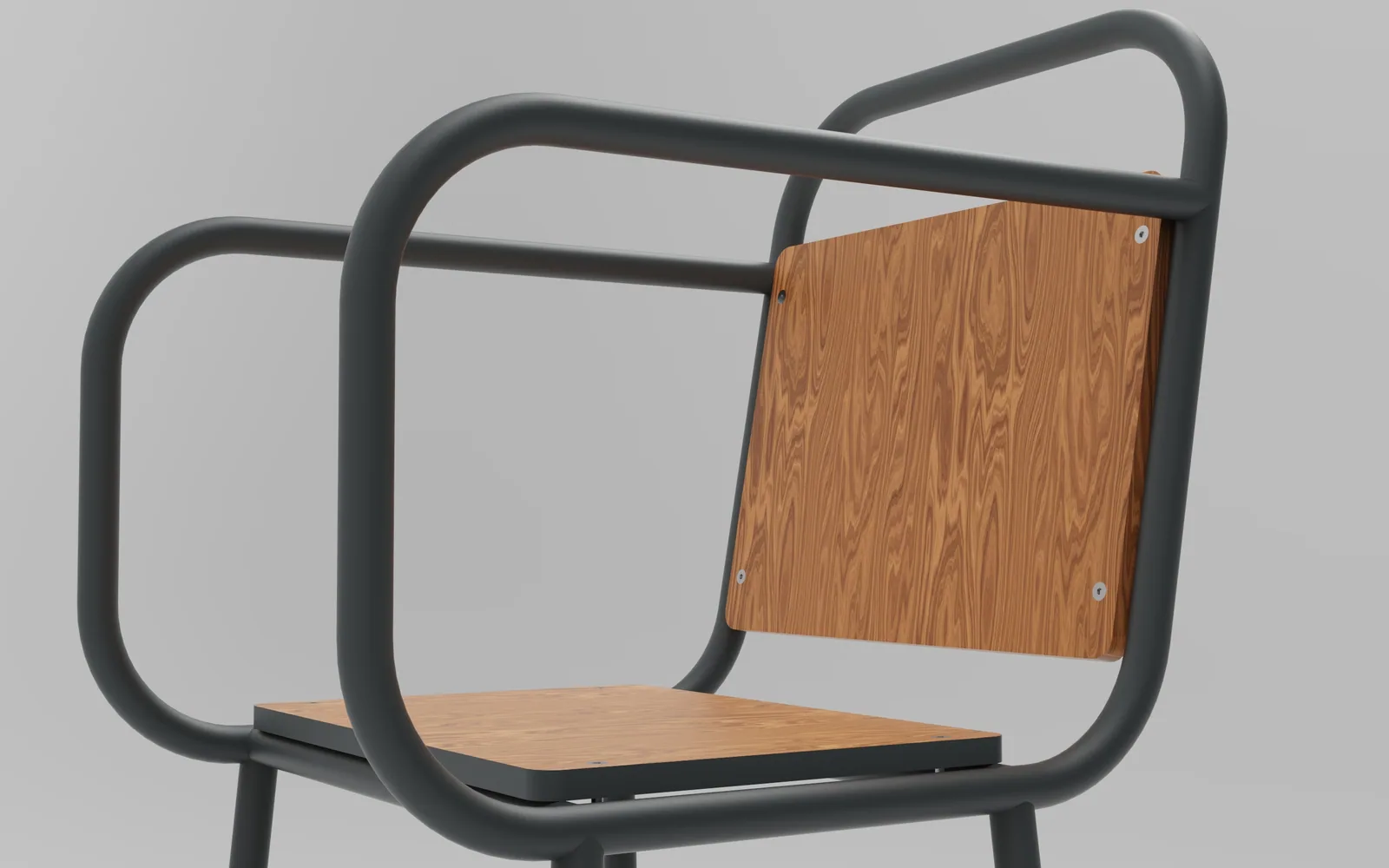

Кріплення: гвинти M8 з потайною головкою ISO 10642 утоплені у фанеру, знизу — ковпачкові гайки DIN 1587, що закривають кінець різьби

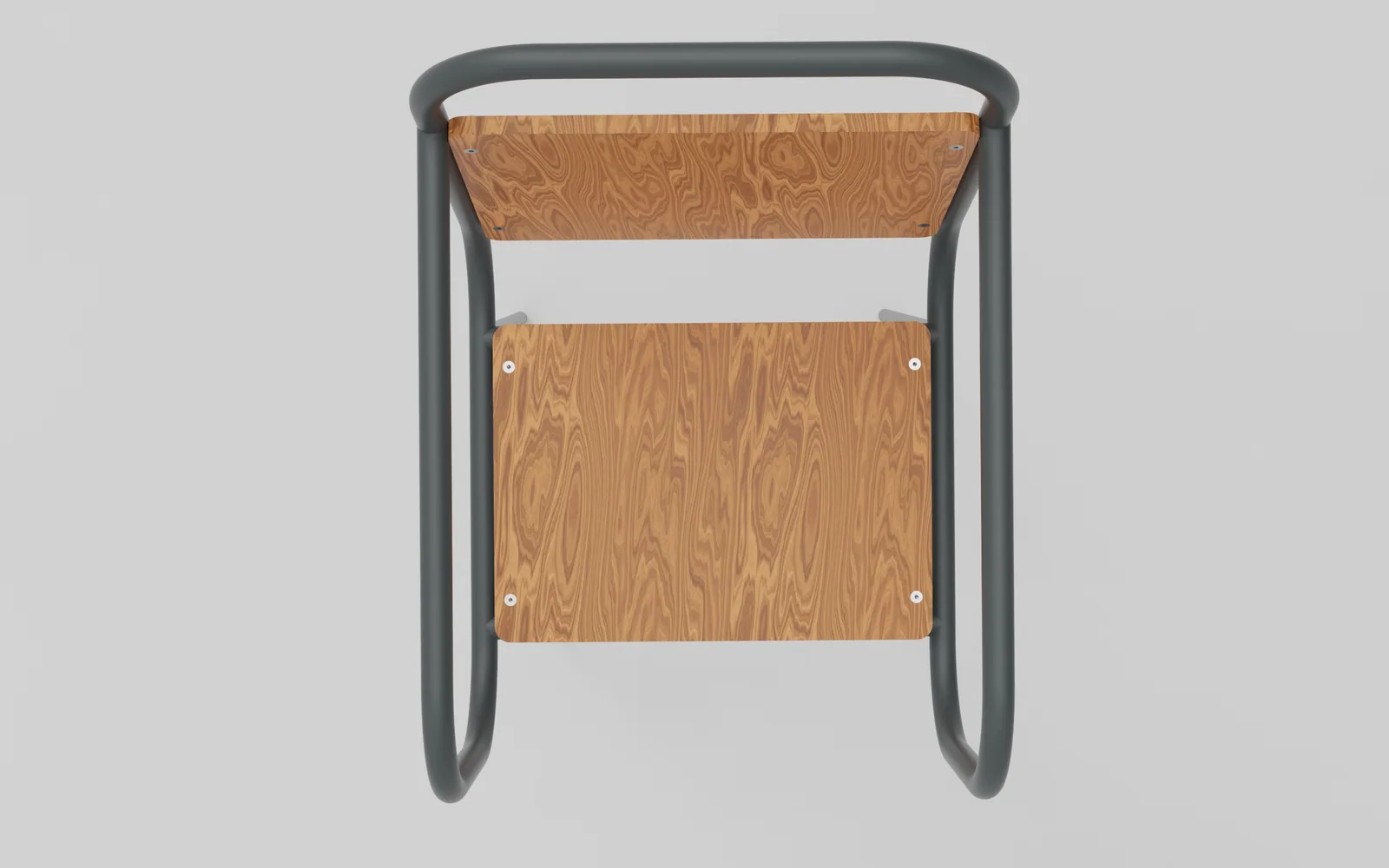

Рама — труба ВГП 33,7×3,2 мм, пластини — холоднокатаний лист 5 мм зі сталі Ст3 за ГОСТ 535-88, сидіння й підставка — дві панелі 550 × 400 мм з ламінованої фанери 20 мм. Метизи: 4 гвинти M8×35 і 4 гвинти M8×50 ISO 10642, 8 гайок M8 DIN 1587.
Габарити за кресленням: висота 2960 мм, база 730 × 938 мм, отвори під кріплення панелі — сітка 510 × 292,6 мм, спільна з пластинами на рамі.

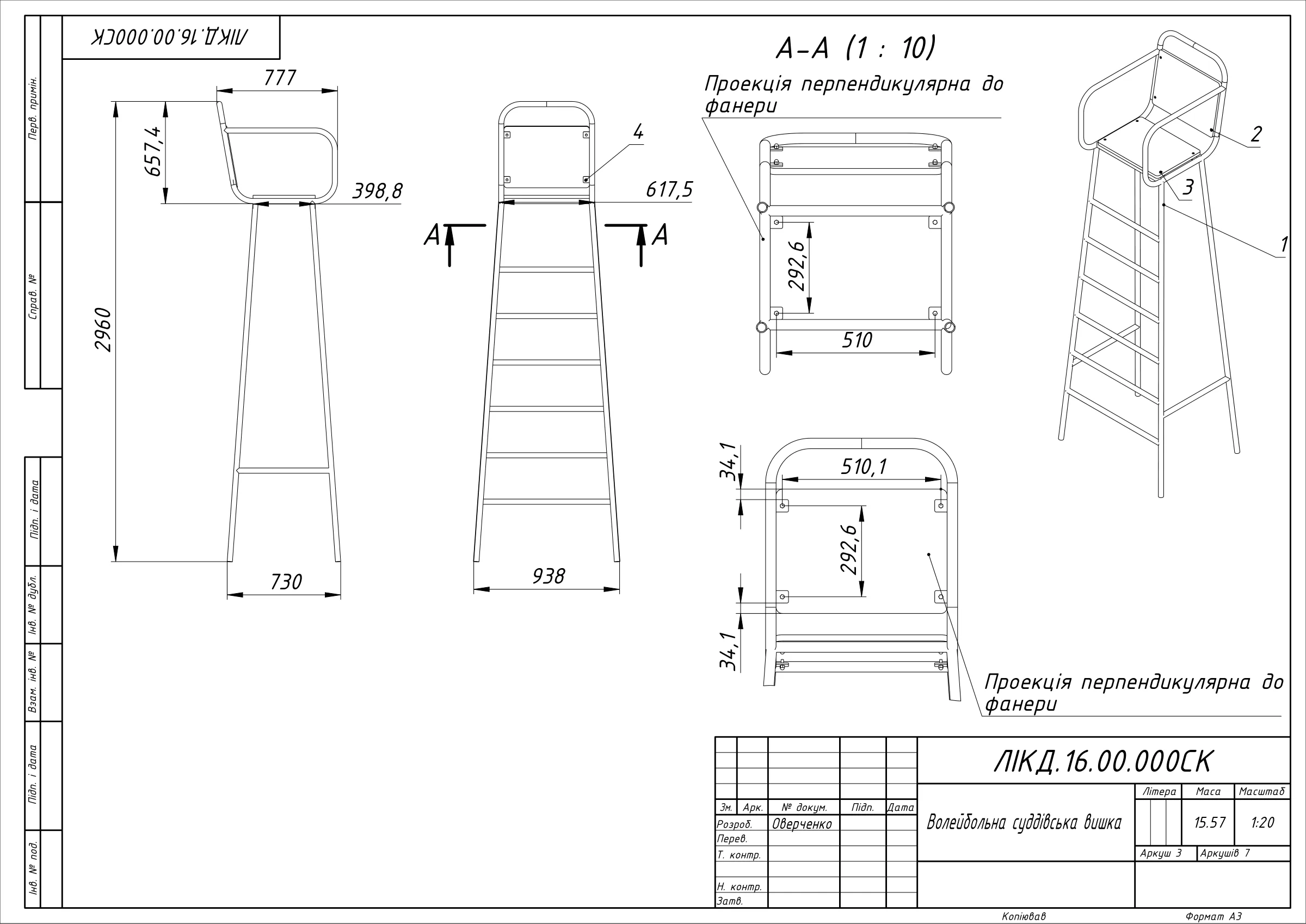

Специфікації вишки й рами, загальний вид у масштабі 1:20 із розрізом по сидінню, креслення рами з картою розкрою, пластина в масштабі 2:1 і панель фанери 1:5 зі схемою отворів. Сім аркушів, і на кожне питання цеху є відповідь на папері.

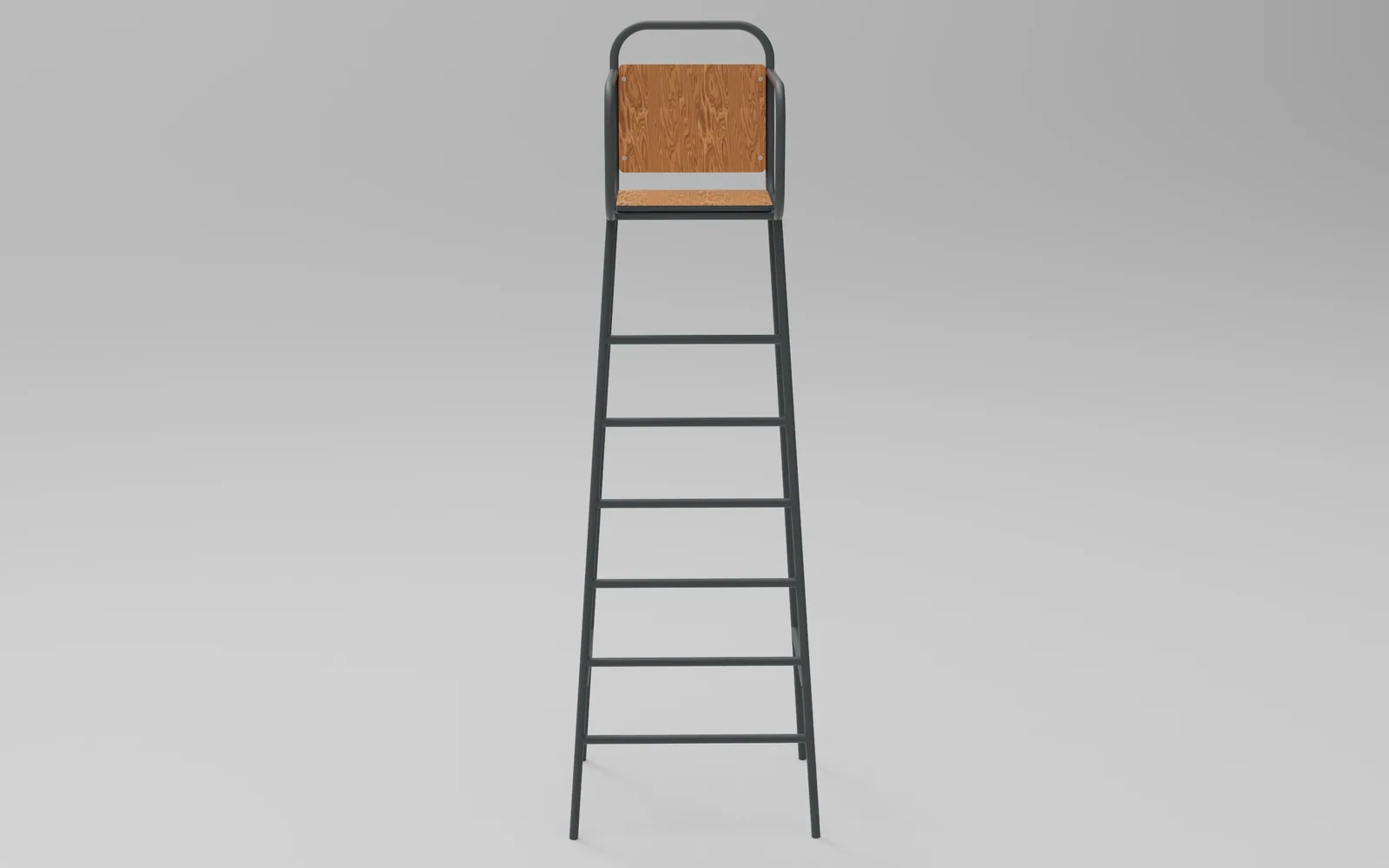

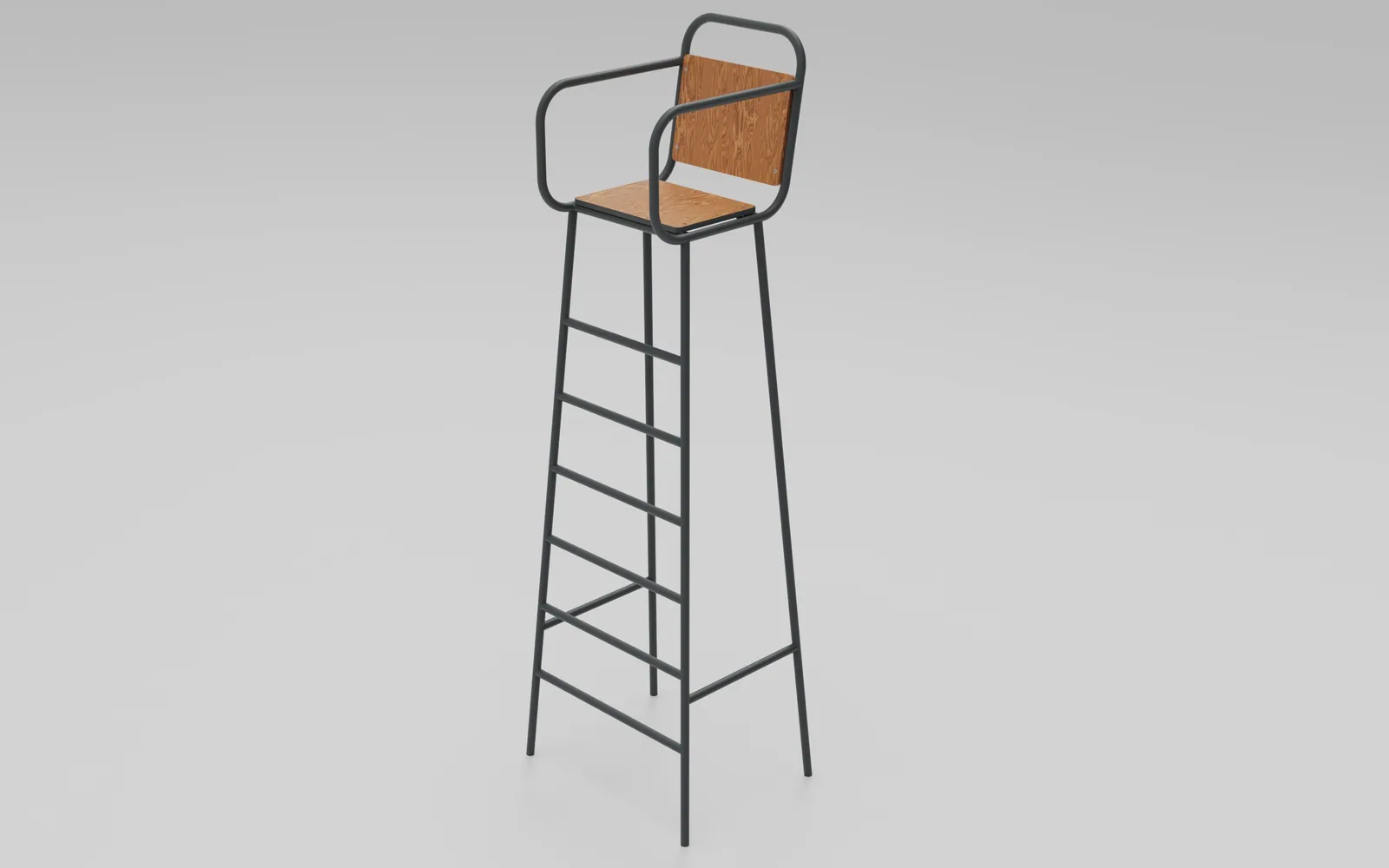

Виробник отримав вишку, яку цех зварює з однієї труби за картою розкрою, а фанеру свердлить за шаблоном отворів з креслення. Для каталогу — 8 рендерів.
Урок маленького виробу: заощаджують не метал, а кількість різних позицій. Один профіль, один розмір метизів — і зникає цілий клас помилок у закупівлі та на складі.
