Ворота для міні-футболу й гандболу для виробника спортобладнання: проріз 3000 × 2000 мм, маса 59 кг за кресленням. Рама не зварена в одне ціле, а збирається з чотирьох вузлів на болтах M12, тож її можна везти й ставити без зварювання на місці.
Замовник — виробник спортивного обладнання. Потрібні були серійні ворота тип 2М зі стандартним прорізом 3 × 2 м для міні-футболу й гандболу: їх виготовляють у цеху, везуть на майданчик і ставлять там.
На виході — повний комплект робочих креслень до кожної деталі й рендери для каталогу.
Ворота — найбільш «побитий» виріб на майданчику: у них б'ють м'ячем, на перетинці висять, їх пересувають.
Удари й вандали. Перетинка довжиною 3 м приймає удари м'яча й вагу людини, яка на ній повисне. Рама має це витримати без залишкового прогину.
Транспорт. Зварена рама 3160 × 2080 мм з виносом 950 мм — незручний вантаж. Розбірна рама їде пакетом.
Сітка. Її треба тримати на глибині воріт і на однаковому кроці по всьому периметру, інакше м'яч проходить крізь провисання.
Серійність. Ліва й права стійки дзеркальні. Окремі креслення на кожну — удвічі більше аркушів і шанс розбіжності між ними.
Ворота розбито на чотири складальні одиниці: ліву й праву штанги, перетинку й нижню поперечну планку. Кожна зварюється в цеху, а між собою вони з'єднуються болтами.

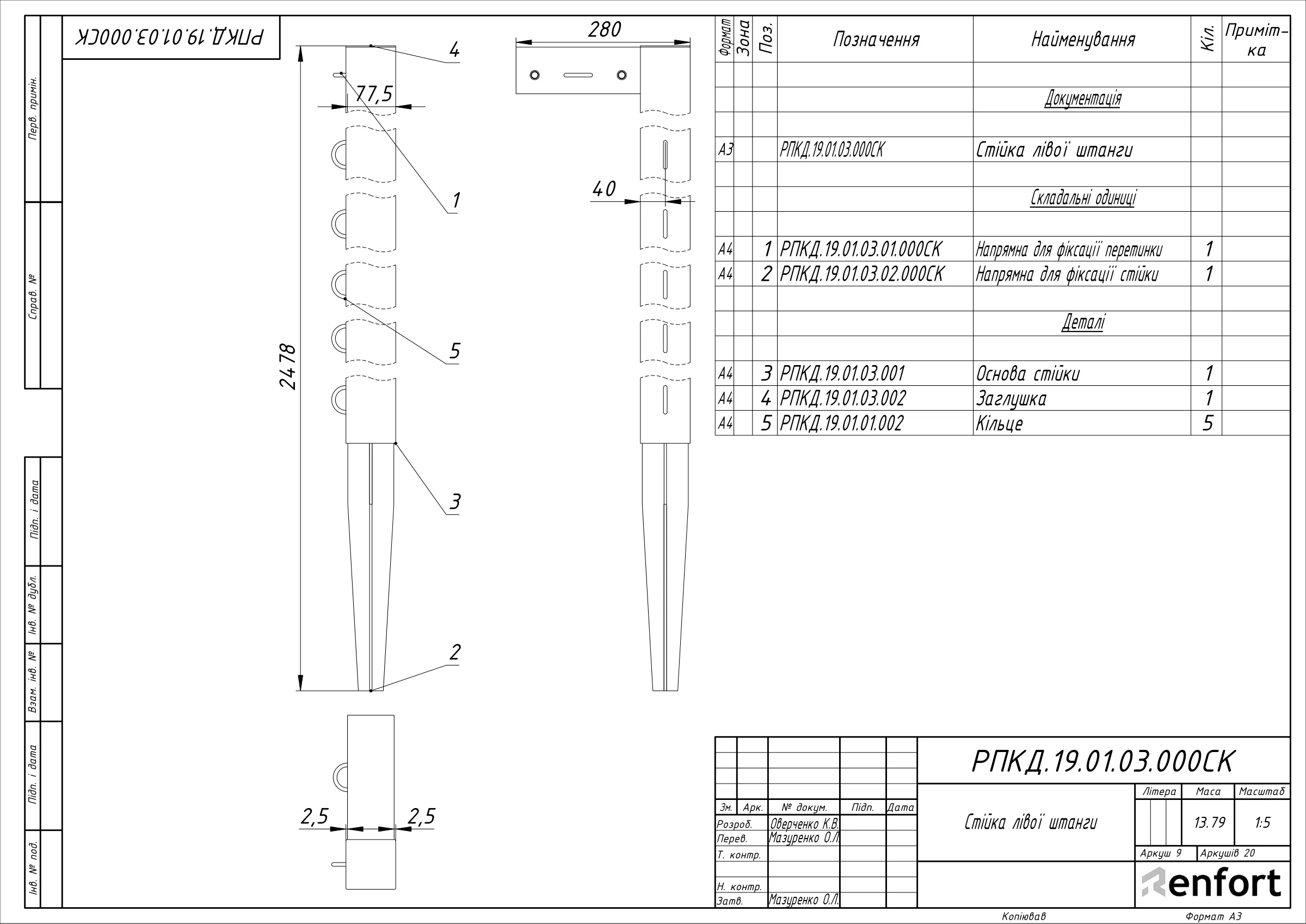

Штанга — стійка з профілю 80×80×2 довжиною 2078 мм, до якої приварено консоль і опору з гнутої труби: вони тримають сітку на глибині 790 мм угорі й 950 мм унизу

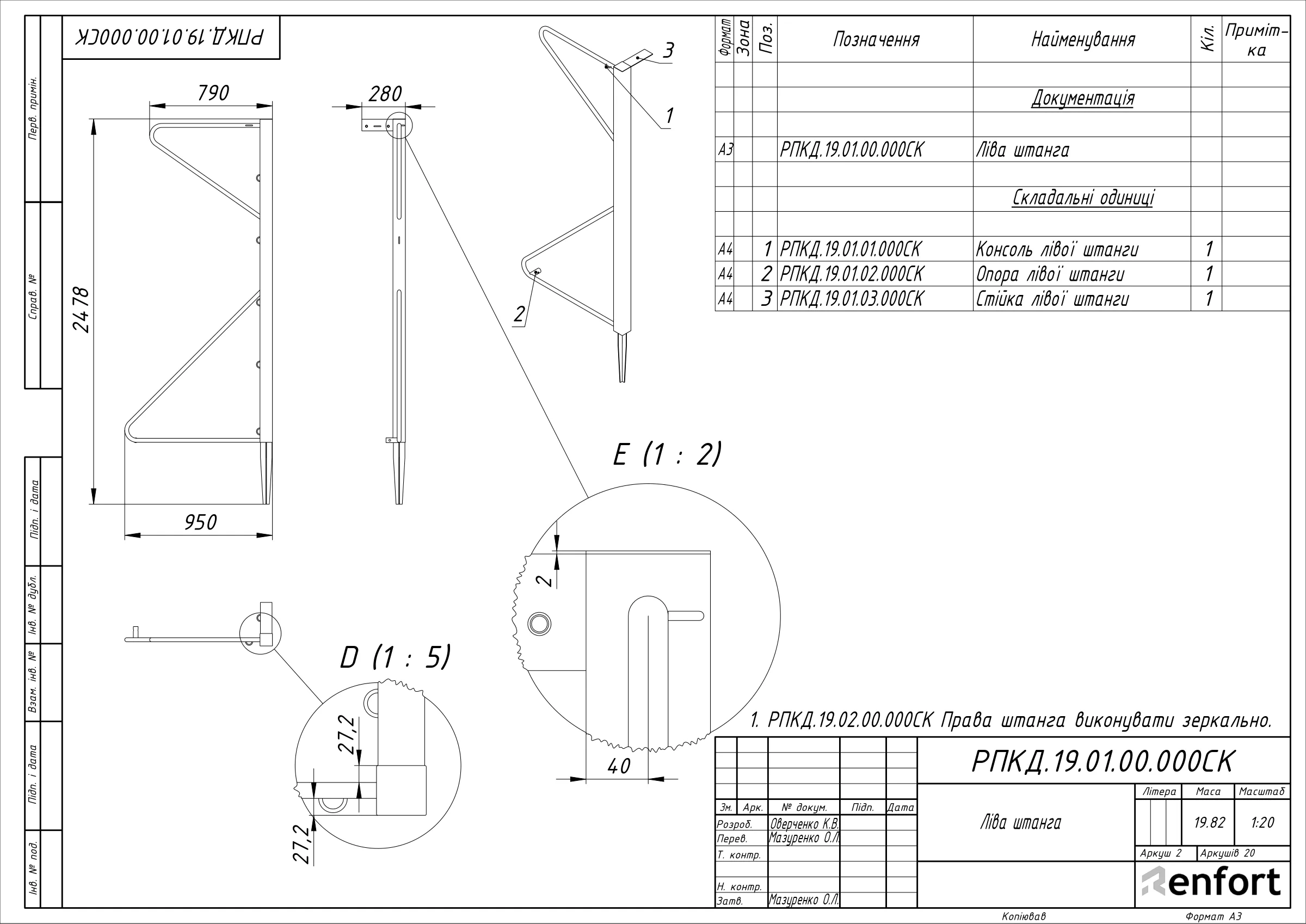

Права штанга — дзеркальне виконання лівої (−01) з приміткою на аркуші: креслення одне, помилитись нема з чим
Перетинка з того самого профілю 80×80×2 довжиною 3000 мм заходить у напрямні з кутика 75×75×5 і затягується болтами M12
Для гнутих деталей на кресленні стоїть довжина заготовки (1624 і 2144 мм), радіус R78 і кути 35° / 45°: трубу ріжуть до гнуття, а не підганяють після
Кільце під сітку — одна уніфікована деталь, що стоїть на консолі, стійці, перетинці й нижній планці: одна позиція в розкрої на весь виріб
Стійки й перетинка — профільна труба 80×80×2 мм, консолі, опори й нижня планка — кругла труба 25,6×2,8 мм, напрямні — кутик 75×75×5 за ДСТУ 2251:2018 і лист 4 мм. Сталь Ст3 за ГОСТ 535-88. Метизи: болти M12 DIN933, шайби DIN125, гайки M8 і M12.
Габарити за кресленням: 3160 × 2080 мм, винос 950 мм по низу й 790 мм по верху. Маса зібраних воріт — 59,2 кг.

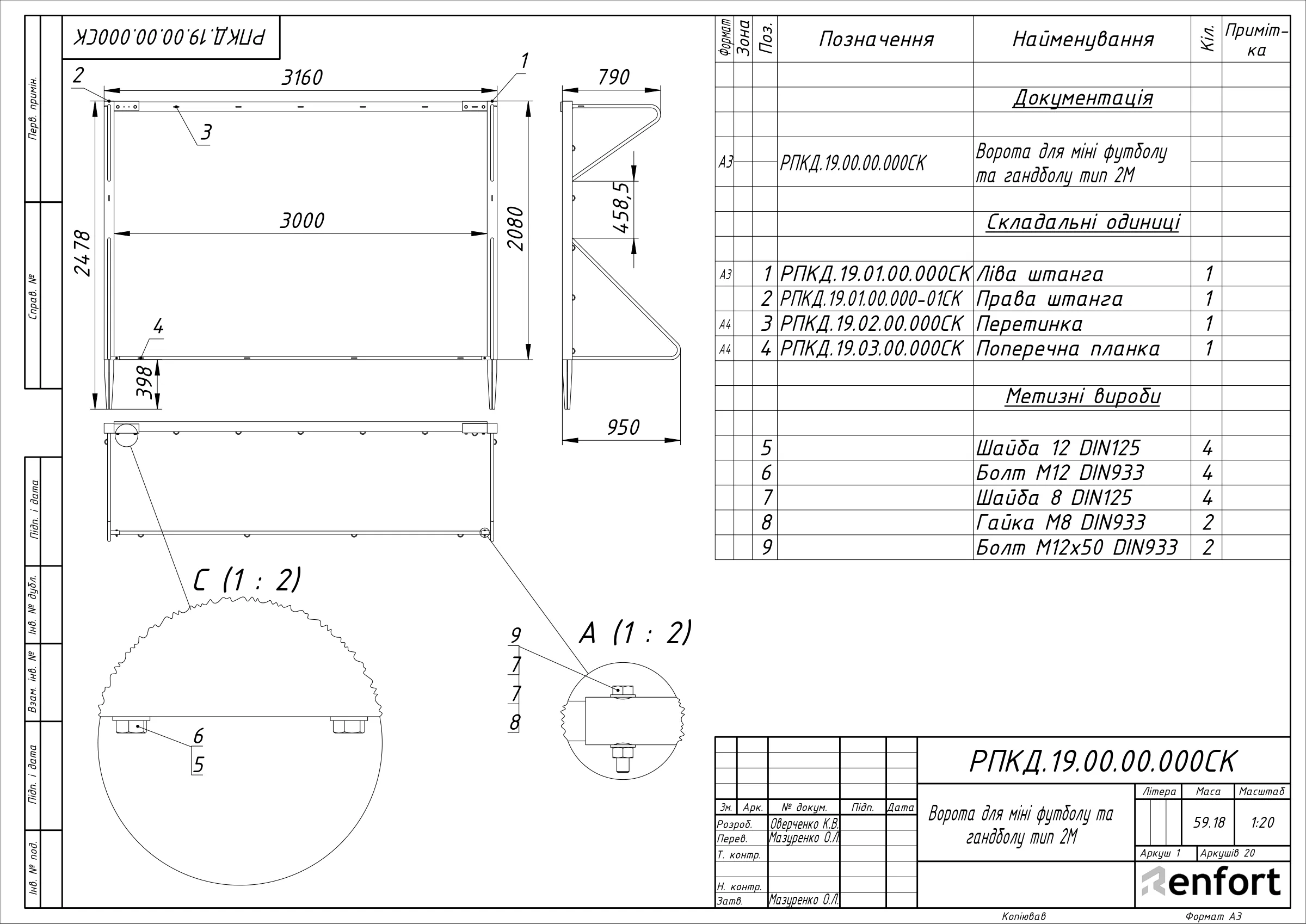

Загальний вид із вузлами A і C у масштабі 1:2, далі — кожна складальна одиниця зі специфікацією й кожна деталь: консоль, опора, втулка, напрямні, основа стійки, заглушка, перетинка, нижня планка. 20 аркушів. У штампі — підписи розробника й перевіряючого: комплект пройшов перевірку до цеху.
Виробник отримав ворота, які цех виготовляє вузлами, а монтажники збирають на майданчику ключем. Для каталогу — 14 рендерів.
Розбірність тут закладено не як «опцію», а як основу рами: від неї залежать і напрямні під перетинку, і те, що права штанга — лише дзеркало лівої. Такі рішення приймаються на першому ескізі, а не на останньому аркуші.
