Комплект огородження футбольного поля для виробника спортобладнання: сітка заввишки 4 м над бетоном, 58 стійок 12 типів, розпашні ворота й хвіртка. 102 аркуші робочих креслень для цеху й окрема інструкція з монтажу для майданчика.
Замовник — виробник спортивного обладнання. Він продає огородження не як послугу монтажу, а як комплект: цех виготовляє стійки, планки й ворота, а ставить їх бригада на об'єкті, часто без інженера поруч.
Тому на виході два документи для двох різних людей: робочі креслення для цеху й інструкція з монтажу для тих, хто бетонуватиме стійки й натягуватиме сітку.
Кожна окрема деталь тут проста. Складність — у кількості: сотні однакових на вигляд елементів, які мають стати кожен на своє місце.
Масштаб. 58 стійок, 972 болти, 978 заклепувальних гайок. Одна переплутана стійка — і отвори під планки опиняються не на тій висоті.
Сітка на вітрі. Полотно заввишки 4 м по всьому периметру працює як вітрило, а кутові стійки ще й тягне сітка з двох боків.
Провисання. Плетена сітка між стійками прогинається під власною вагою і від ударів м'яча, а обвисле огородження виглядає зношеним уже в перший сезон.
Монтаж чужими руками. Бригада на об'єкті не бачила креслень і не знає задуму. Усе, що вона має зробити правильно, має бути в інструкції.
Стійки типізовано, сітку закріплено без зварювання на об'єкті, а все, що бригада робить руками, описано в окремій інструкції з рисунками.
12 типів стійок: рядова стійка 2 (29 шт.) і її дзеркальна 2L (11 шт.), окремі типи — для кутів і воріт. L-версії — дзеркальне виконання того самого креслення
Сітка притискається до стійки смугою 30×4 мм на болтах M8, які вкручуються в заклепувальні гайки: різьба в тонкій стінці профілю без зварювання гайок і без свердління на місці

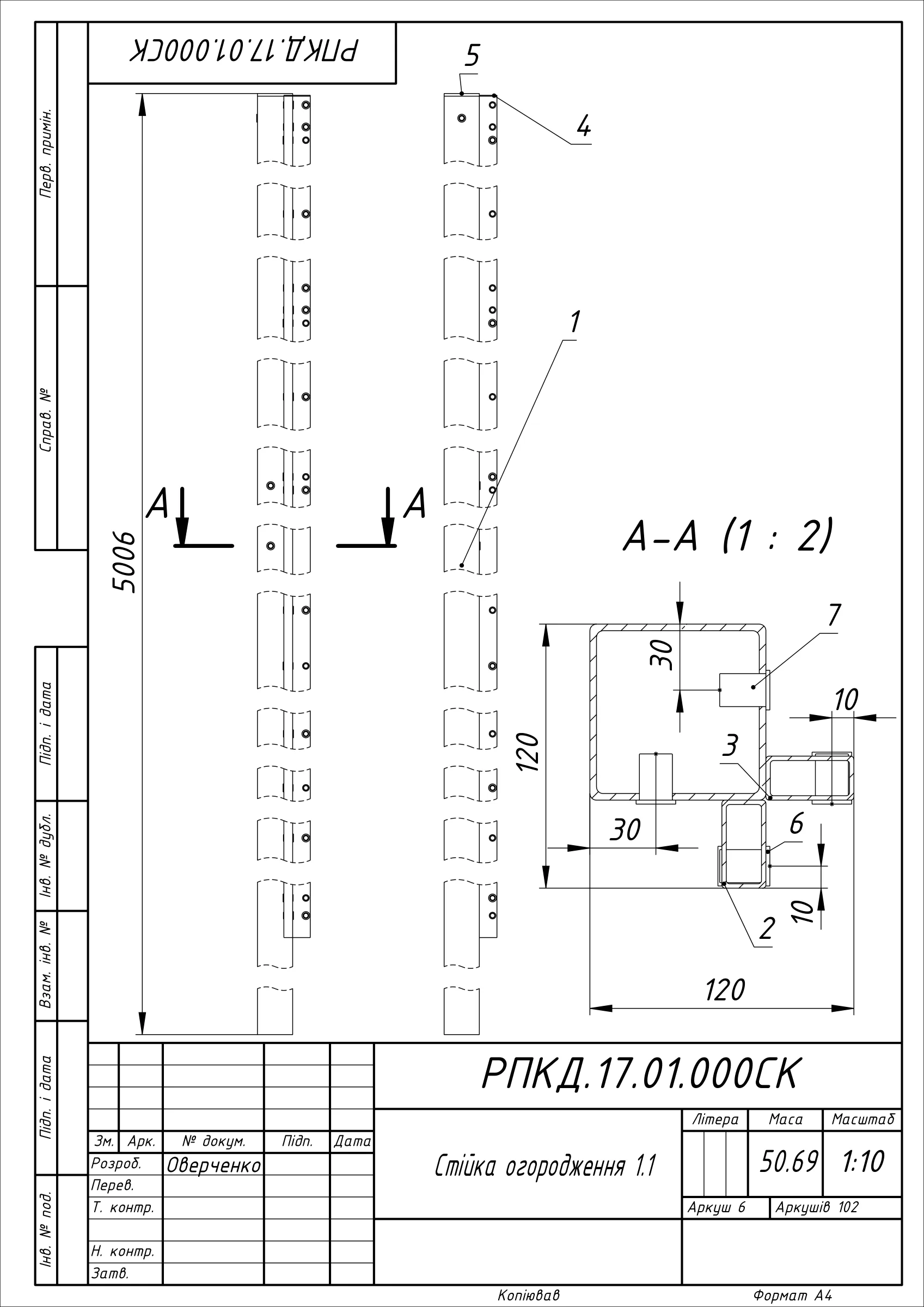

Кутові стійки з труби 80×80×3 підперті діагональними опорами з труби 60×60×2 під кутом 52,5°

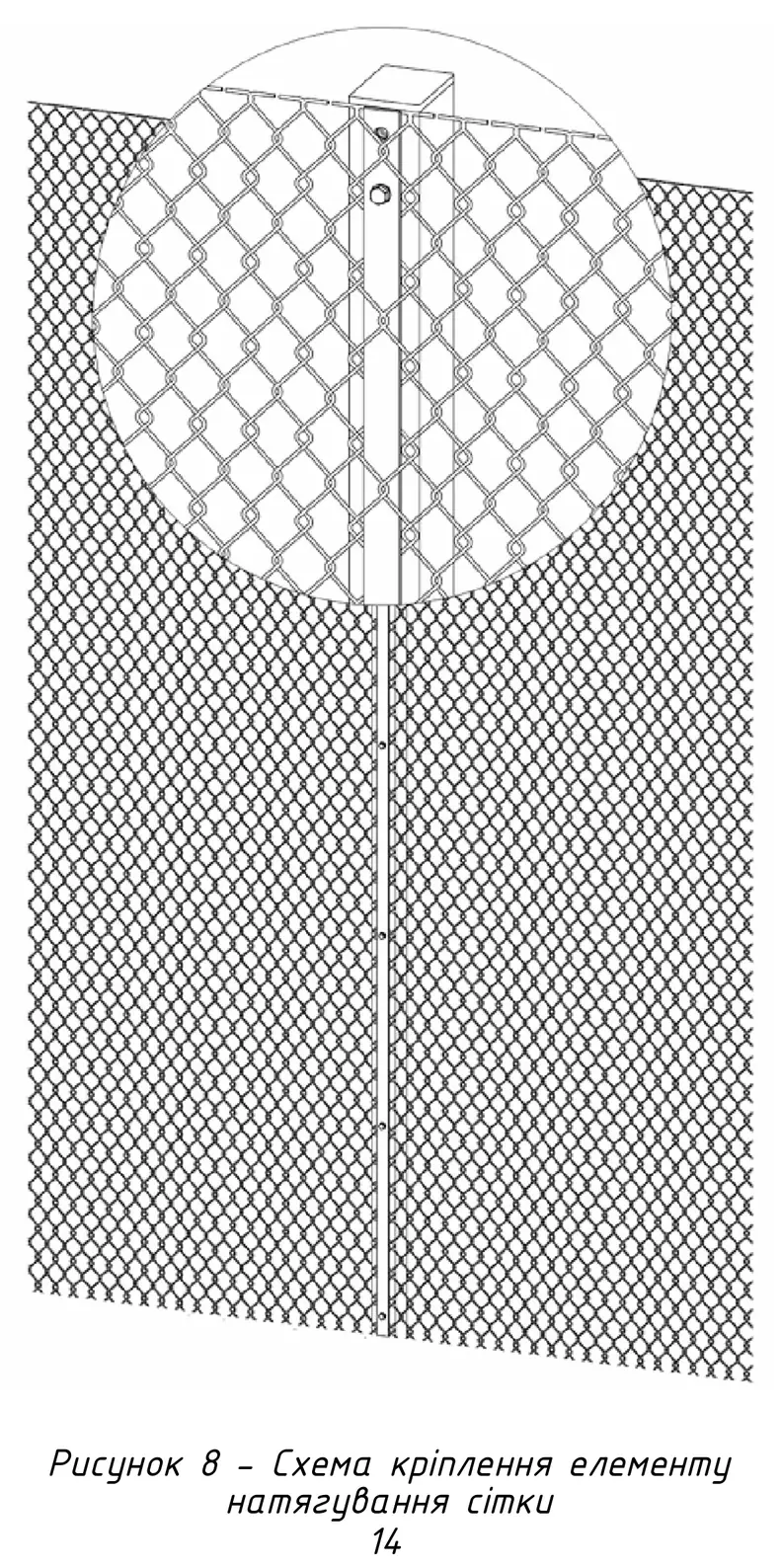

Проти провисання — горизонтальний дріт 3 мм крізь чарунки сітки: 880 м дроту й 76 натягувачів на комплект
Інструкція з монтажу на 20 сторінок: комплектність, загальний вид, схема натягування сітки, бетонування стійок і позиційні позначення для кожного типу стійки

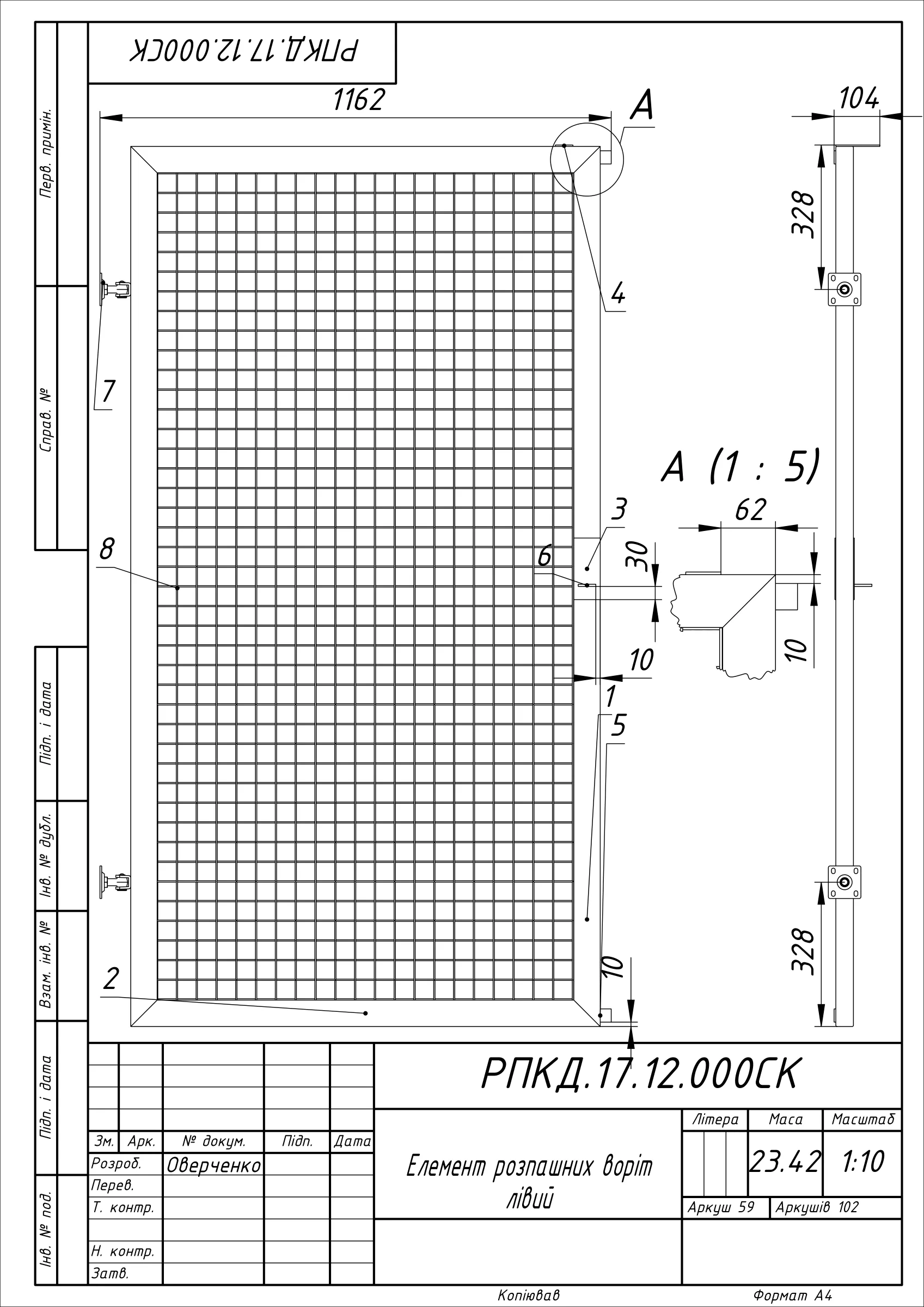

Профільна труба 80×80×3 (40 м.п.), 80×80×2 (12 м.п.), 80×60×2 (280 м.п.), 60×60×2 (31,9 м.п.), 60×40×2 (18 м.п.) і 40×20×2 мм (32 м.п.), смуга 30×4 мм — 290 м.п., сталь Ст3. Сітка-рабиця 11 × 4 м — 12 рулонів, захисна сітка 2 × 11 м, ворота й хвіртка — зі зварною сіткою в рамі з труби 60×40×2.
Метизи: болти M8 і M12 DIN933 — 972 шт., заклепувальні гайки M8 і M12 — 978 шт., 76 натягувачів дроту, врізний і два навісні замки, 87 пластикових заглушок на торці профілю. Маса комплекту за загальним видом — 2250 кг.

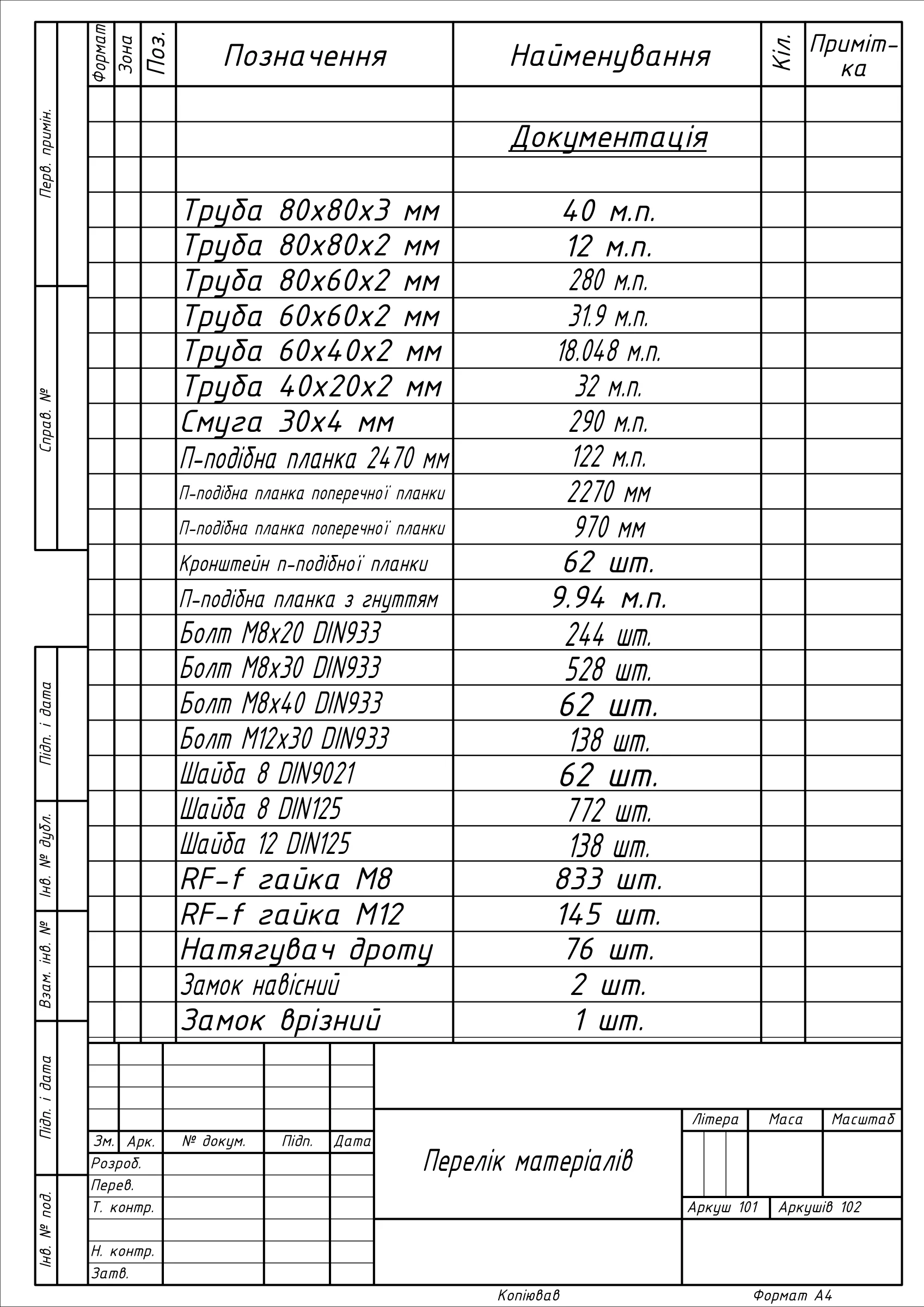

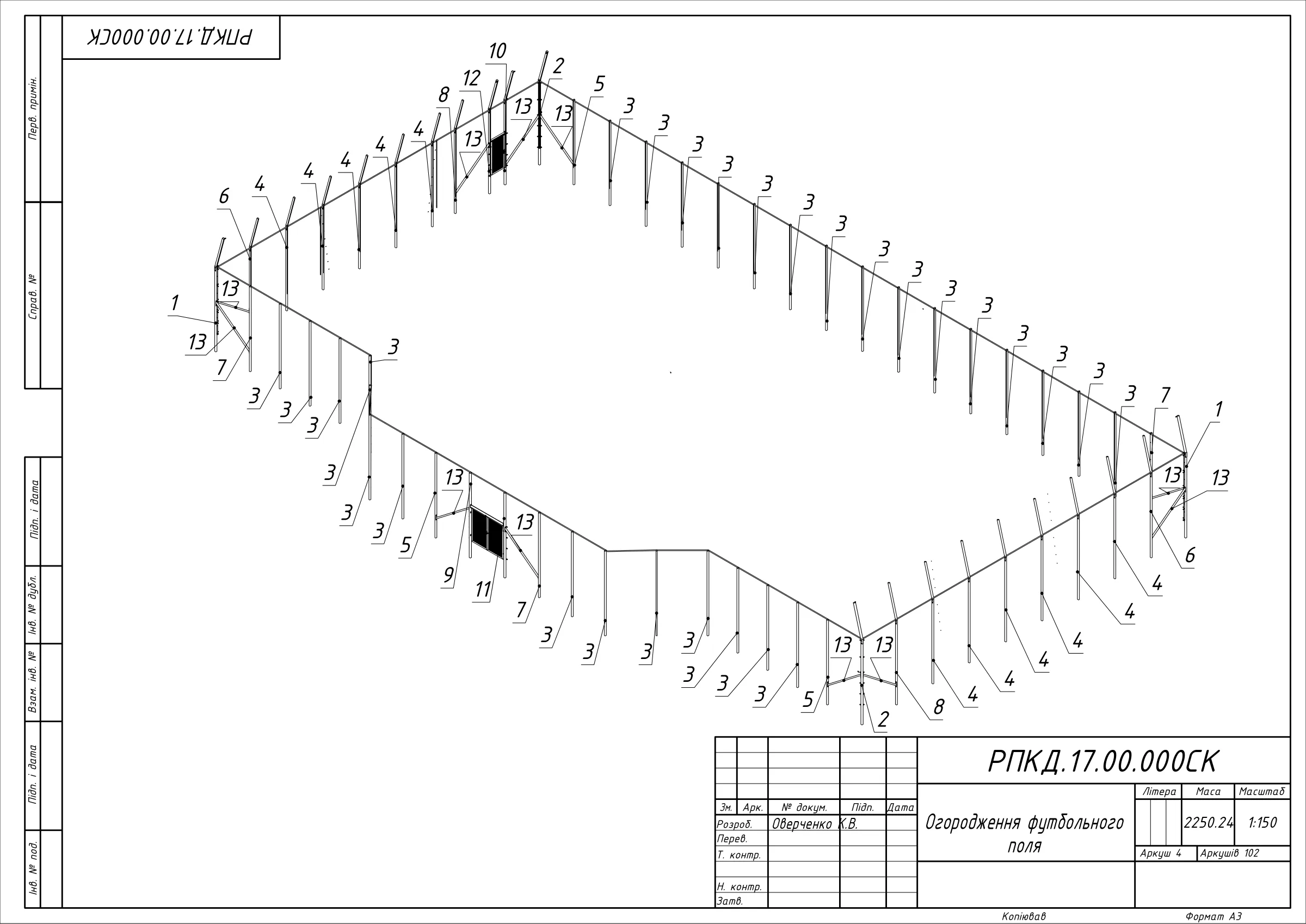

Креслення: специфікація на три аркуші, загальний вид у масштабі 1:150, далі кожен тип стійки — складальне креслення й деталі, опори, поперечні планки, ворота, хвіртка, подовжувачі, притискні й П-подібні планки. Останні два аркуші — перелік матеріалів: відділ закупівлі бачить усю потребу в металі й метизах одним списком.

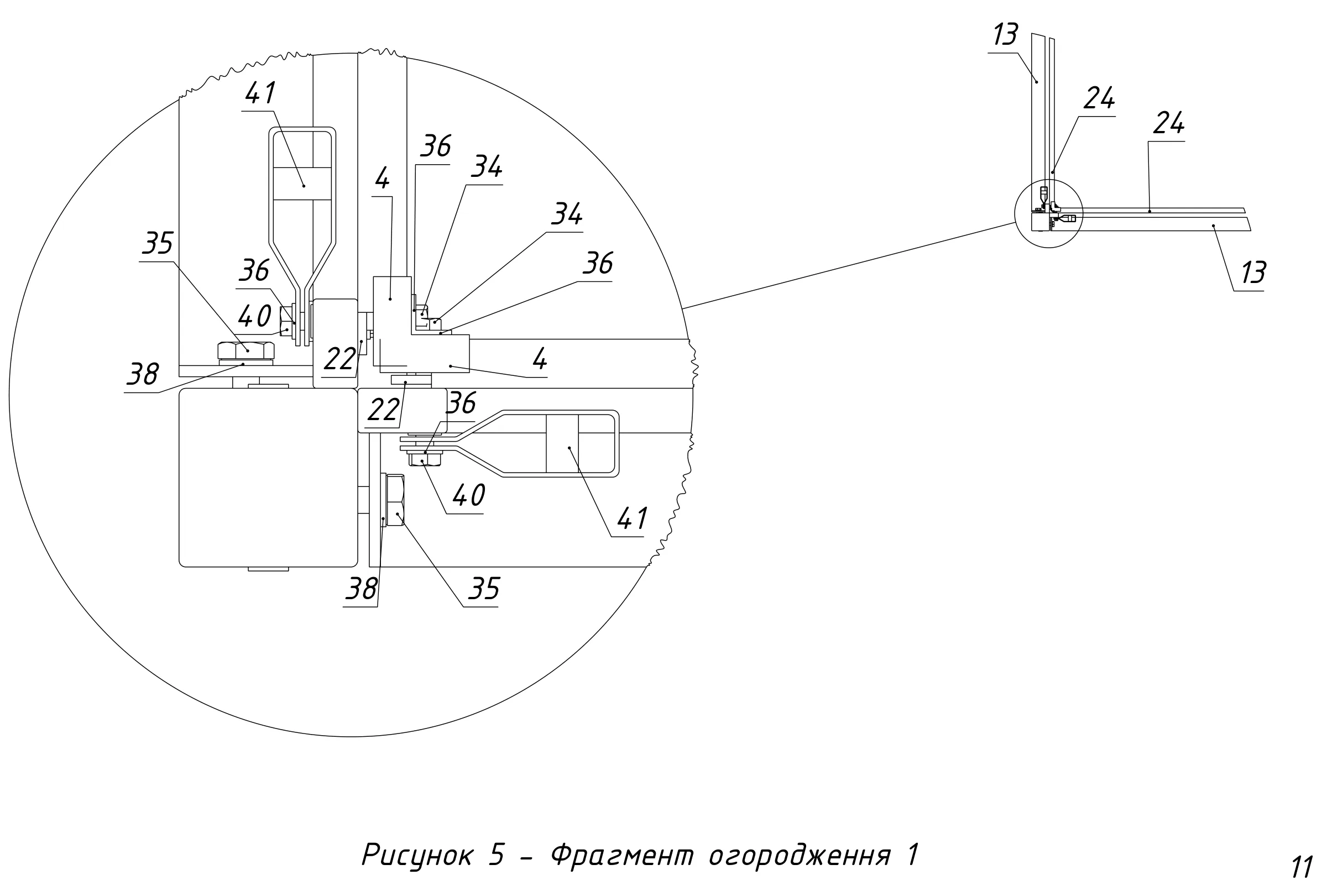

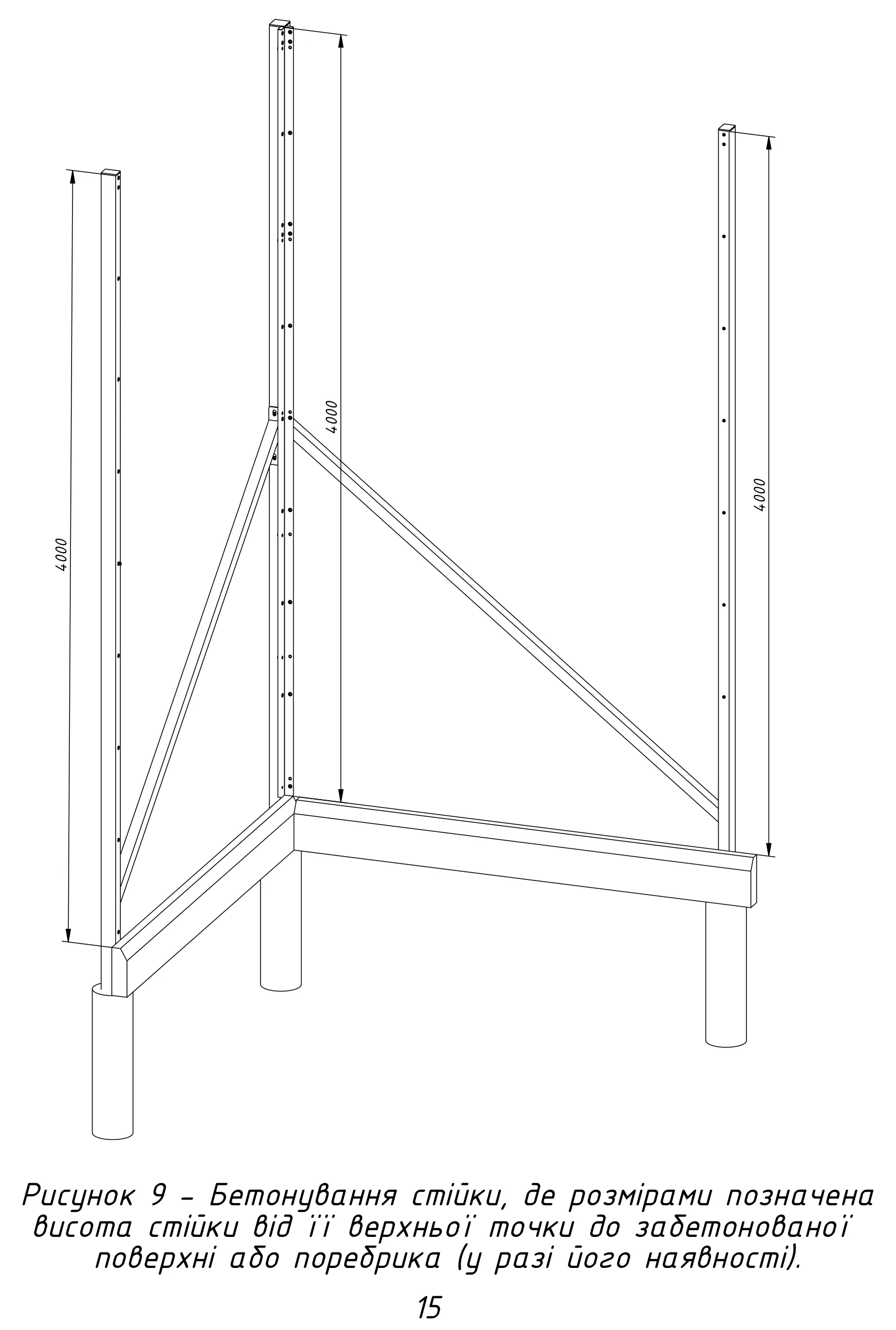

Інструкція — для бригади: порядок робіт, комплектність, фрагменти вузлів із позиціями, схема кріплення натягувача й бетонування. Правила звідти: бетонувати стійки лише після монтажу опор і поперечних планок, сторону з більшою кількістю фурнітури повертати всередину майданчика, болти притискних планок затягувати поступово, щоб не зсунути отвори.
Виробник отримав комплект, який цех виготовляє за кресленнями, а бригада ставить за інструкцією: кожна стійка має позиційне позначення, кожен вузол — рисунок, кожна закупівля — рядок у переліку матеріалів.
Урок: для виробу, який монтують інші люди, інструкція важить стільки ж, скільки креслення. Якщо правило монтажу існує лише в голові конструктора, на об'єкті його не буде.
